← Alle realisatiesEen volledige indoorhal.
Tennis · Tessenderlo · 2024–2025
Een volledige indoorhal.
Van 208 naar 84 armaturen.
Een grootschalige relighting met minder toestellen, DALI-sturing en een apart lichtontwerp voor zeven tennisbanen.
Wat kan dit voor jouw club betekenen? →7indoor tennisbanen
84nieuwe LED-armaturen
208oude toestellen verwijderd
12,4 kWkW opgesteld LED-vermogen
Het project in het kort
Relighting op schaal van een volledige sporthal.
Met aandacht voor verblinding en bediening.
TP Tessenderlo combineert tennis- en padelgebruik in een grote indooromgeving. De opdracht omvatte de demontage van 208 oude toestellen, plaatsing van 84 nieuwe armaturen, nieuwe bekabeling en DALI-sturing.
De uitdaging
Veel lichtpunten vervangen zonder het overzicht in de hal te verliezen.
In een indoorhal spelen niet alleen luxwaarden een rol. Armatuurhoogte, zichtlijnen, verblinding en gelijkmatigheid bepalen mee hoe comfortabel spelers de bal volgen.
De bestaande installatie was zeer omvangrijk. De uitdaging was om met aanzienlijk minder toestellen een gericht en bestuurbaar lichtconcept te bouwen.
De technische oplossing
84 V12 Sports-armaturen met UGR19 en DALI.
De technische oplossing gebruikt 84 V12 Sports-armaturen van 150 watt met UGR19-classificatie en DALI-sturing. Voor de nieuwe installatie werd ook 420 meter voedingskabel voorzien.
De lichtstudie rekent per tennisbaan afzonderlijke ontwerpwaarden door. Die simulaties worden niet als gemeten opleveringsresultaat gepresenteerd.

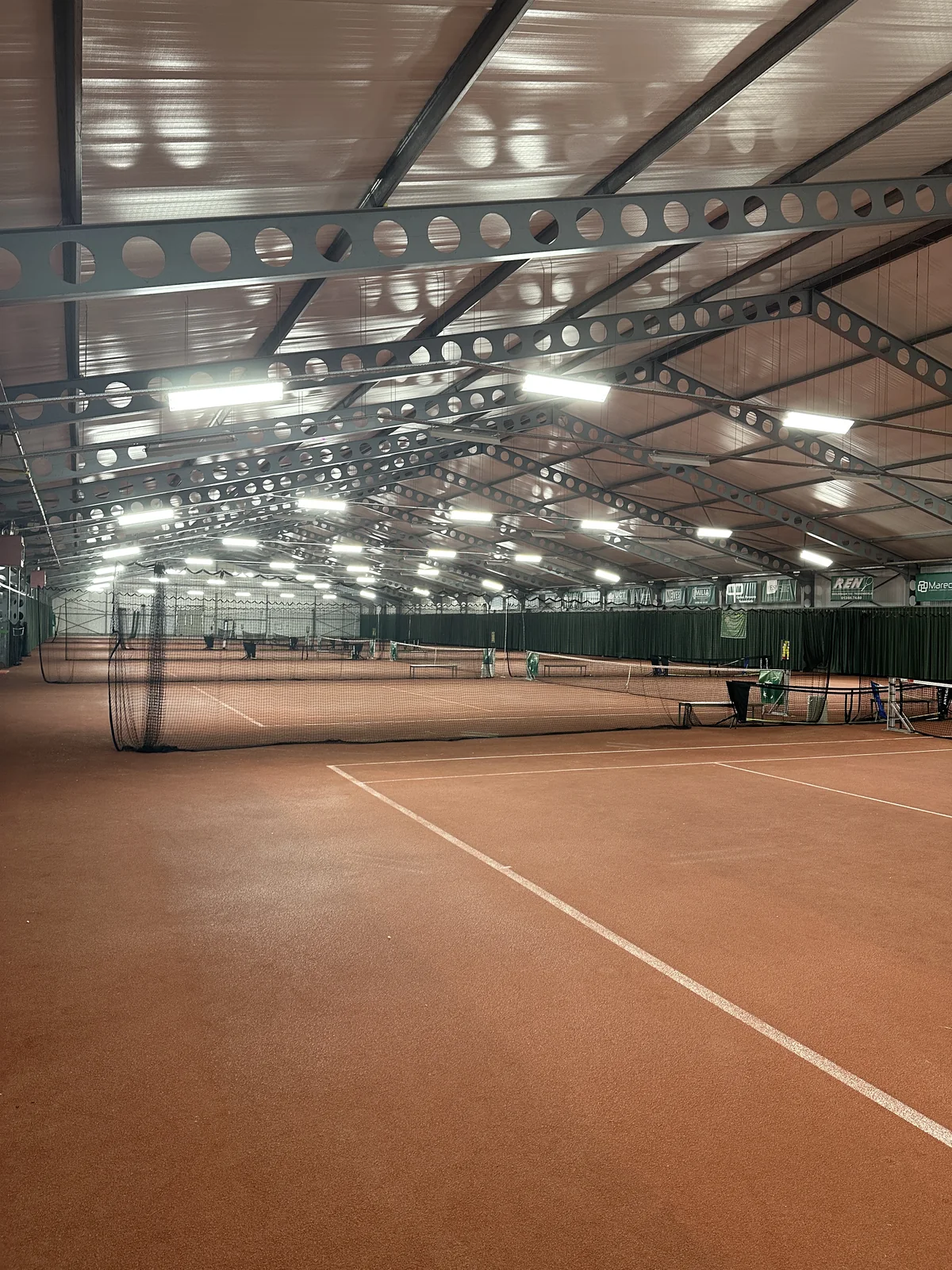

Het project in beeld
De installatie en het lichtbeeld op de banen.
Projectfoto’s uit het opleverings- en as-builtdossier. Klik op een foto om ze volledig te openen.
Voor jouw clubbestuur
Wat wil je weten
over dit tennisproject?
De belangrijkste keuzes en gecontroleerde projectgegevens op een rij.
Bespreek jouw tennisbanen met ons →Hoeveel tennisbanen zijn in de lichtstudie opgenomen?
Zeven indoor tennisbanen, elk met een afzonderlijke ontwerpberekening.
Hoeveel oude verlichting werd verwijderd?
De ondertekende offerte vermeldt 208 te demonteren oude toestellen.
Hoeveel nieuwe armaturen kwamen ervoor in de plaats?
84 V12 Sports LED-armaturen van 150 watt.
Wat betekent UGR19 in deze context?
UGR is een maat voor verblindingshinder. Een armatuur met UGR19 is ontworpen om directe verblinding te beperken, al blijft de volledige plaatsing bepalend.
Waarom DALI-sturing?
DALI laat toe armaturen of groepen gericht te schakelen en dimmen, passend bij het gebruik van verschillende zones in de hal.
Zijn de luxwaarden uit de studie gemeten?
Nee. Het zijn ontwerpwaarden vooraf. Er is in het geraadpleegde dossier geen finale terreinmeting aangetroffen.
Wat was het totale opgestelde armatuurvermogen in het ontwerp?
De lichtstudie vermeldt 12,4352 kW voor de 84 armaturen. Dat is opgesteld vermogen, geen jaarlijks energieverbruik.
