Verlicht voetbalveld van KVC Eendracht Deftinge bij avond

Voetbal · Deftinge · 2024/2025

Bestaande masten.
Een volledig nieuw lichtbeeld.

Acht krachtige LED-armaturen, zorgvuldig uitgericht en bevestigd met een finale lichtmeting.

Wat kan dit voor jouw club betekenen? →

8EAGLE LED-armaturen

4externe driverboxen

137 luxgemiddeld gemeten

0,75gemeten gelijkvormigheid

Het project in het kort

Een gerichte retrofit.
Meetbaar opgeleverd.

Voor KVC Eendracht Deftinge vernieuwde EcoSports de verlichting van het voetbalveld zonder de volledige mastopstelling te vervangen. Acht EAGLE-armaturen van 1080 watt werden verdeeld over vier masten, aangesloten via nieuwe stijgleidingen en na plaatsing in het donker met laser uitgericht. De finale meting bevestigt het gerealiseerde lichtbeeld.

De uitdaging

Vernieuwen binnen een bestaande mastopstelling.

Een voetbalclub hoeft niet automatisch alle lichtmasten te vervangen om de terreinverlichting grondig te vernieuwen. Bij KVC Eendracht Deftinge lag de kernvraag in de juiste combinatie van vermogen, optiek en positionering binnen de bestaande opstelling.

Daarom werd het project vooraf doorgerekend in een lichtstudie en na de installatie opnieuw gecontroleerd. Zo werd de stap gezet van een indicatief ontwerp naar een daadwerkelijk gemeten resultaat op het veld.

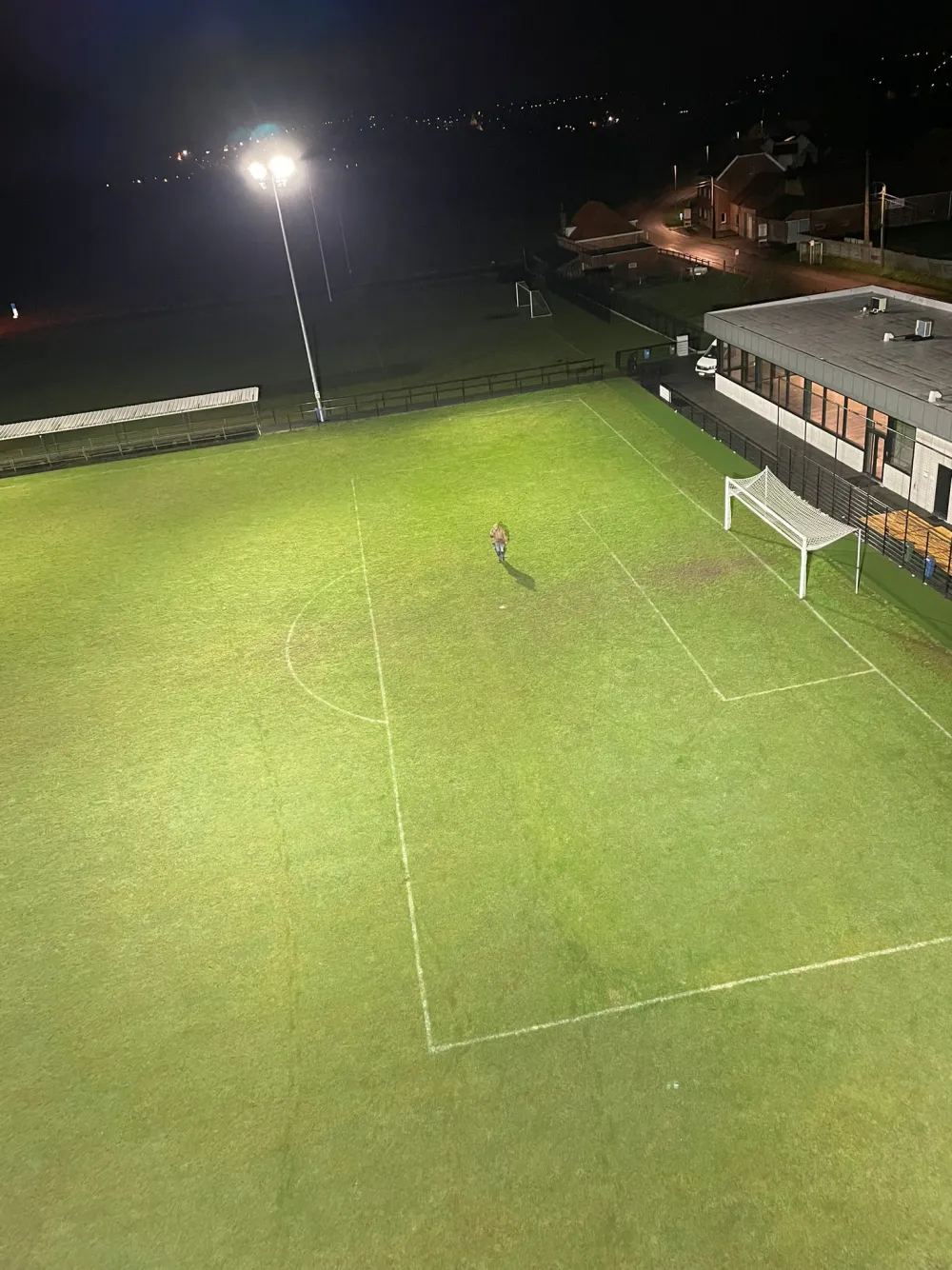

Lichtbeeld rond de doelzone bij KVC Eendracht Deftinge

De technische oplossing

Acht armaturen. Vier driverboxen. Laserafregeling.

EcoSports plaatste acht EAGLE-armaturen van 1080 watt, elk met een opgegeven lichtstroom van circa 183.600 lumen en een kleurtemperatuur van 5700 kelvin. Vier nieuwe opzetstukken verdelen de armaturen over de bestaande masten.

De installatie omvat ook vier externe driverboxen en acht nieuwe stijgleidingen. Na de montage werden de armaturen bij duisternis met laser uitgericht. Dat maakt de afregeling onderdeel van de oplevering, niet alleen van het ontwerp op papier.

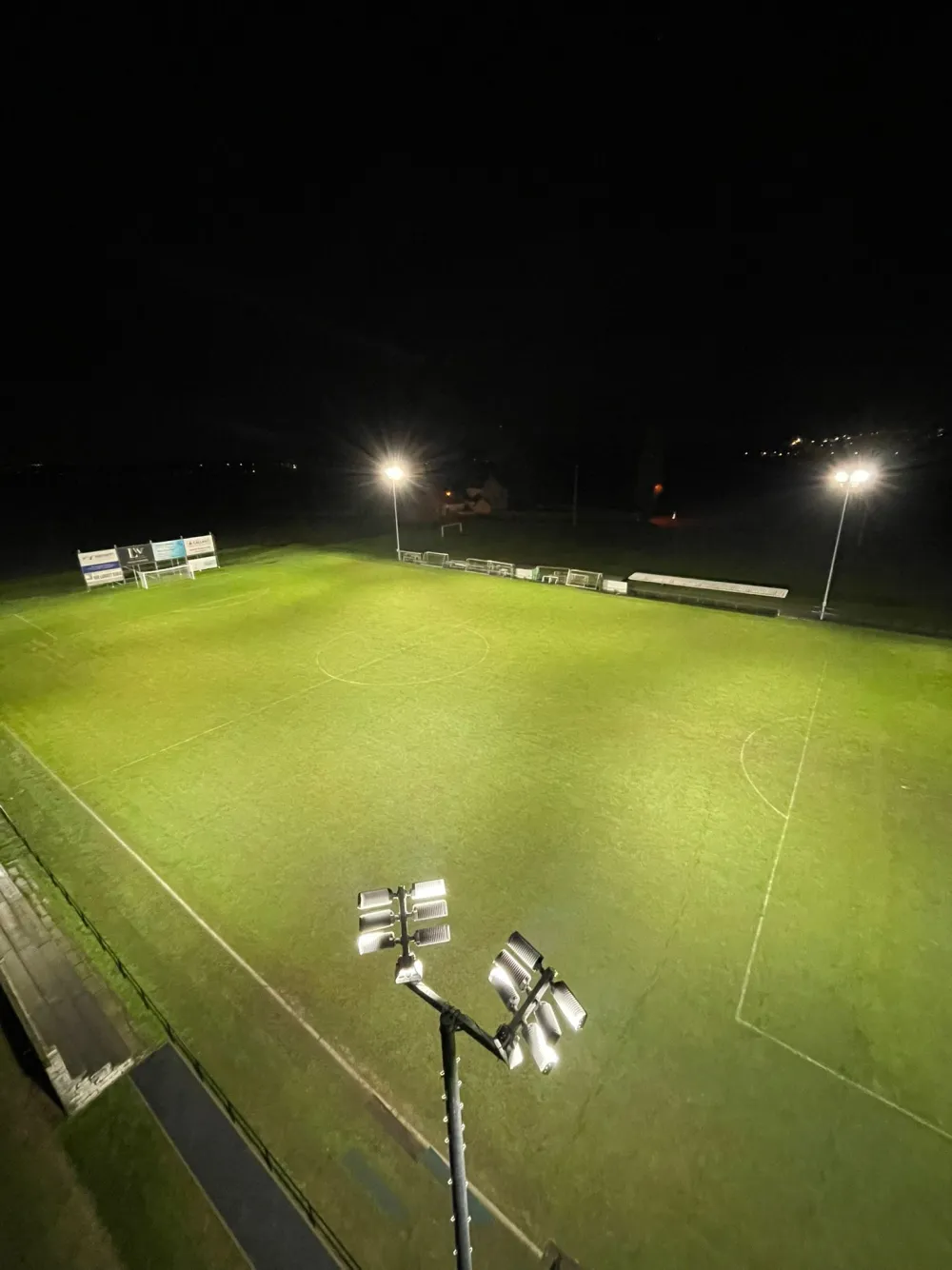

Armaturen en verlicht voetbalveld bij KVC Eendracht Deftinge

Het resultaat in cijfers

De finale lichtmeting.
Niet alleen een simulatie.

De ontwerpstudie en de finale lichtmeting worden bewust apart vermeld. De cijfers hieronder zijn gemeten na installatie.

De lichtkwaliteit na installatie

Finale lichtmeting KVC Eendracht Deftinge
Terrein	Lichtniveau	Gelijkvormigheid
Voetbalveld	137 lux	0,75

Gelijkvormigheid geeft aan hoe gelijkmatig het licht verdeeld is: hoe dichter bij 1, hoe gelijkmatiger.

Waar komen deze projectcijfers vandaan?

Gemeten resultaat: Het document ‘Lichtmeting Deftinge’ in het as-built- en opleveringsdossier vermeldt 137 lux en een gelijkvormigheid van 0,75.

Technische uitvoering: Offerte S00128 bevestigt acht EAGLE 1080W-armaturen, vier driverboxen, vier opzetstukken, acht nieuwe stijgleidingen, laserafregeling en een finale lichtmeting.

Ontwerp versus oplevering: De lichtsimulatie was indicatief en rekende een opstelling met vier masten door. Daarom gebruikt deze pagina de afzonderlijke opleveringsmeting voor het gerealiseerde lichtniveau.

Het project in beeld

Van armatuur tot volledig verlicht veld.

Volledig verlicht voetbalveld van KVC Eendracht Deftinge — Het veld na de installatie

Verlichte doelzone gezien vanaf een lichtmast — Het lichtbeeld rond de doelzone

EAGLE LED-armaturen boven het voetbalveld — De armaturen en hun spreiding

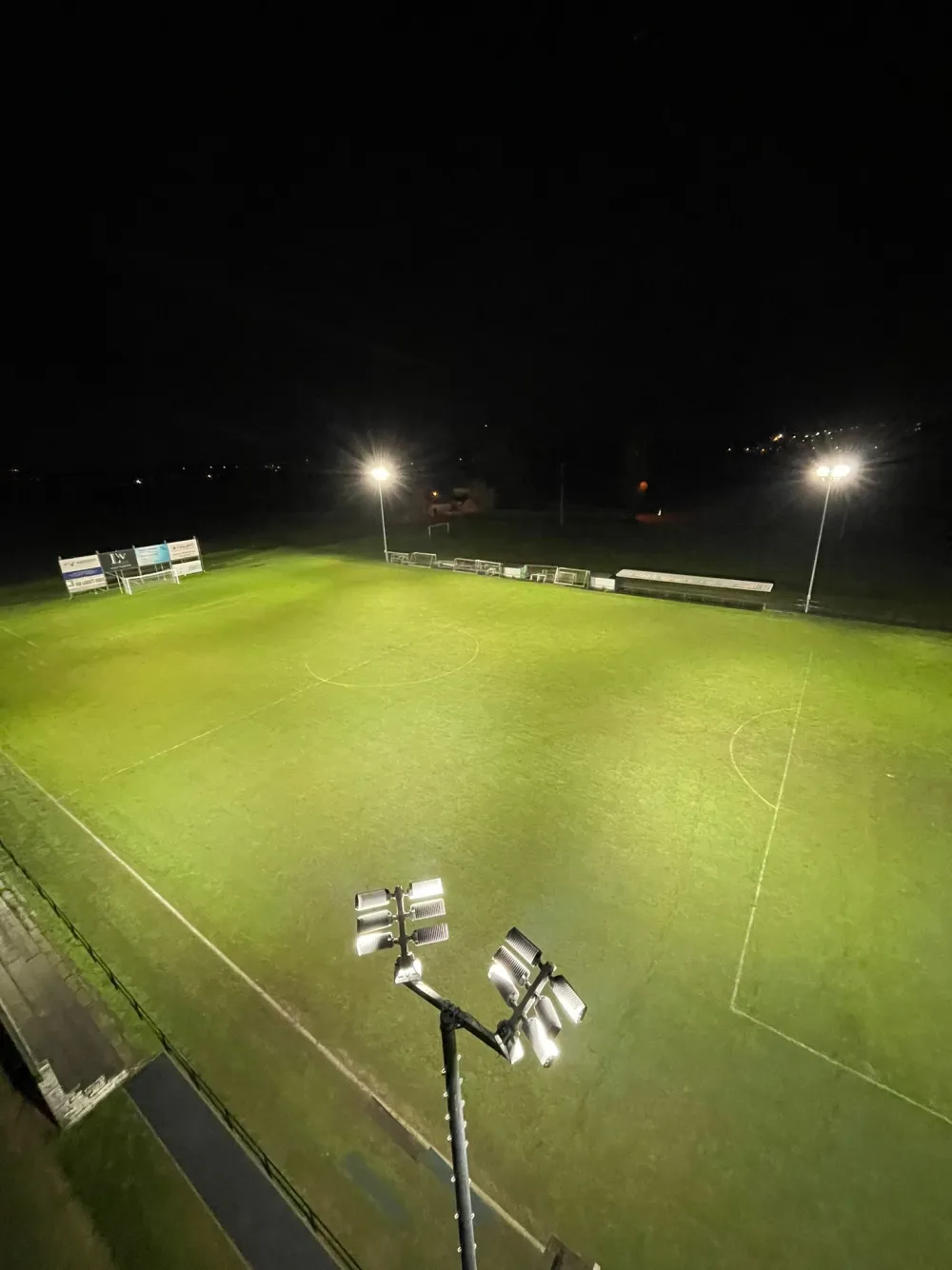

Overzicht van het verlichte voetbalveld vanuit de hoogte — Overzicht over het speelveld

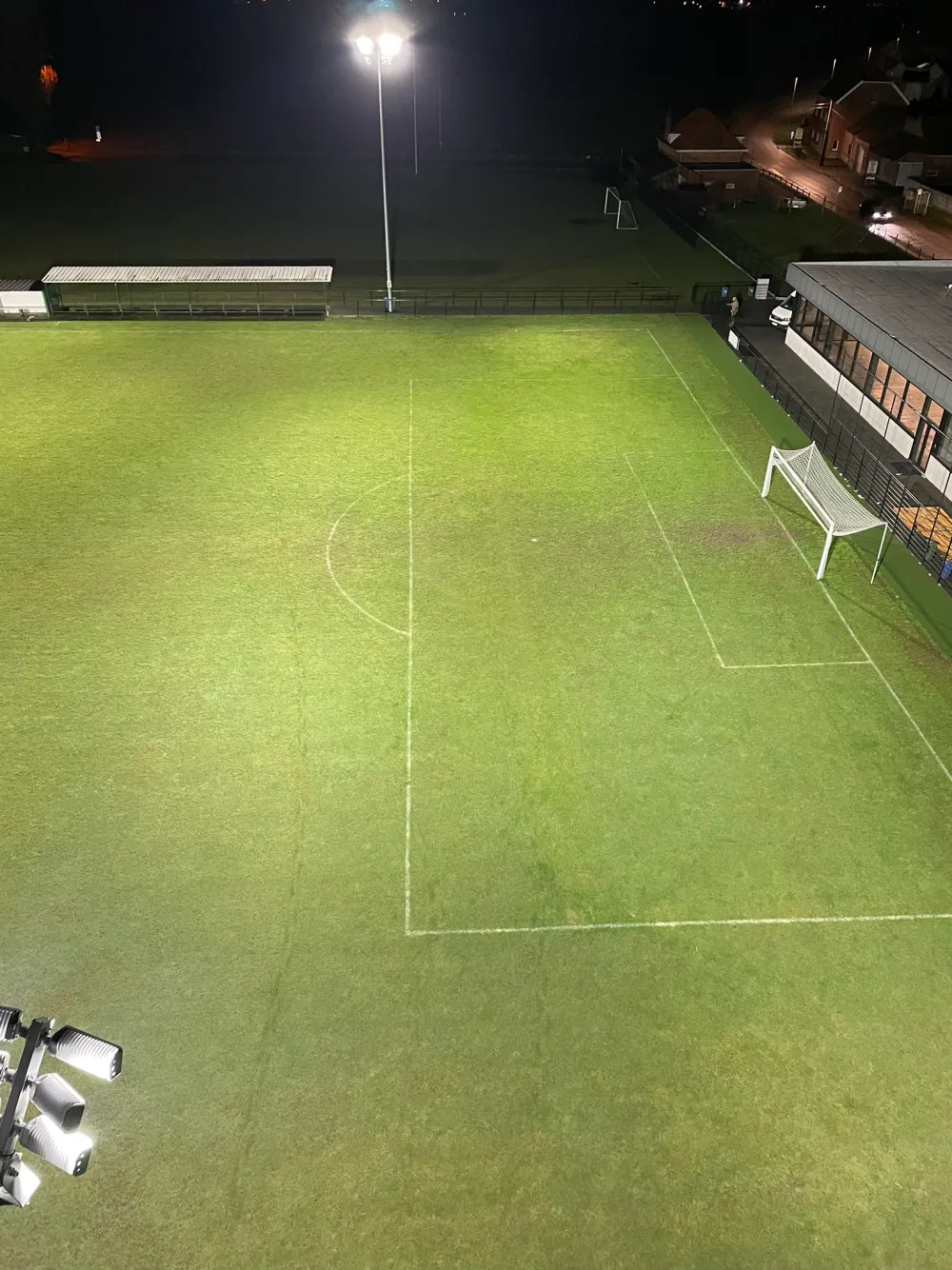

Verlichte goalzone van KVC Eendracht Deftinge — De gelijkmatige dekking van dichtbij

As-builtfoto’s uit het projectdossier van KVC Eendracht Deftinge. Klik op een foto om ze volledig te openen.

Voor jouw clubbestuur

Wat wil je weten
over deze retrofit?

De belangrijkste technische keuzes en resultaten van Deftinge op een rij.

Bespreek jouw voetbalvelden met ons →

Wat werd er bij KVC Eendracht Deftinge precies geplaatst?

EcoSports plaatste acht EAGLE LED-armaturen van 1080 watt, vier externe driverboxen, vier opzetstukken en acht nieuwe stijgleidingen. De armaturen werden bij duisternis met laser uitgericht en de installatie werd afgesloten met een lichtmeting.

Konden de bestaande lichtmasten behouden blijven?

Ja. Het project werd uitgewerkt rond een bestaande opstelling met vier masten. Nieuwe opzetstukken maakten het mogelijk om de armaturen correct over die masten te verdelen. Of bestaande masten elders herbruikbaar zijn, moet altijd eerst technisch worden beoordeeld.

Hoeveel licht werd na de installatie gemeten?

De finale lichtmeting in het opleveringsdossier vermeldt gemiddeld 137 lux en een gelijkvormigheid van 0,75. Die waarden zijn gemeten na installatie en worden daarom apart gehouden van de voorafgaande simulatie.

Wat betekent een gelijkvormigheid van 0,75?

Gelijkvormigheid drukt uit hoe gelijkmatig het licht over het terrein verdeeld is. Hoe dichter de waarde bij 1 ligt, hoe kleiner het verschil tussen donkerdere en lichtere zones. Een gemiddelde luxwaarde alleen vertelt dus niet het volledige verhaal.

Waarom werden de armaturen met laser uitgericht?

De lichtstudie bepaalt waar elke armatuur naartoe moet richten. De laserafregeling vertaalt die richtpunten naar de werkelijke installatie op de masten. Daardoor wordt de ontworpen spreiding zo nauwkeurig mogelijk op het veld uitgevoerd.

Waarom staan de driverboxen apart van de armaturen?

De vier externe driverboxen bevatten de aansturing van de LED-armaturen. Zo zijn de elektrische componenten afzonderlijk gemonteerd en is de installatie overzichtelijk opgebouwd. De exacte onderhouds- en bereikbaarheidssituatie hangt af van de plaatsing aan de mast.

Hoeveel vermogen heeft de nieuwe installatie?

Acht armaturen van 1080 watt geven samen een opgesteld armatuurvermogen van 8,64 kilowatt. Dat cijfer beschrijft het geïnstalleerde vermogen; het is geen berekening van het jaarlijkse energieverbruik. Daarvoor zijn ook de werkelijke branduren en eventuele dimscenario’s nodig.

Is er voor dit project een energiebesparing gepubliceerd?

Niet op deze pagina. Het dossier bevat wel technische en financiële werkbestanden, maar er is nog geen gecontroleerde vergelijking van oud en nieuw jaarverbruik geselecteerd voor publicatie. Daarom tonen we alleen de waarden die rechtstreeks door de offerte en finale lichtmeting worden bevestigd.

Kan EcoSports ook de volledige uitvoering en oplevering verzorgen?

Ja. Bij Deftinge omvatte de opdracht materiaal, plaatsing, nieuwe stijgleidingen, driverboxen, laserafregeling en de finale lichtmeting. Zo worden ontwerp, uitvoering en controle als één project opgevolgd.
