De lichtkwaliteit na installatie
| Terrein | Lichtniveau | Gelijkvormigheid |
|---|---|---|
| Voetbalveld | 133 lux | — |
Gelijkvormigheid geeft aan hoe gelijkmatig het licht verdeeld is: hoe dichter bij 1, hoe gelijkmatiger.
← Alle realisatiesWedstrijdveld en training.
Voetbal · Kortenaken · 2023/2024
Wedstrijdveld en training.
Eén oplossing met twee armatuurtypes.
Krachtige EAGLE-armaturen en gerichte JAGUAR-verlichting gecombineerd voor de verschillende zones van de club.
Wat kan dit voor jouw club betekenen? →9nieuwe LED-armaturen
5EAGLE-armaturen
4JAGUAR-armaturen
133 luxgemeten lichtniveau
Het project in het kort
Verschillende zones.
Gericht gecombineerd.
Bij VS Kortenaken werd niet overal hetzelfde armatuur toegepast. Vijf zwaardere EAGLE-armaturen zorgen voor de hoofddekking; vier compactere JAGUAR-armaturen ondersteunen de trainingszones. De installatie omvatte ook demontage, nieuwe stijgleidingen, laserafregeling en twee metingen.
De uitdaging
Een hoofdveld en trainingszones vragen een andere aanpak.
De club wilde meerdere speel- en trainingszones verbeteren zonder elk gebied technisch als een identiek veld te behandelen. De oplossing moest daarom vermogen en spreiding per zone combineren.
Bovendien moesten de nieuwe armaturen worden ingepast in de bestaande mast- en bekabelingssituatie, met voldoende controle na de installatie.
De technische oplossing
Vijf EAGLE-armaturen en vier JAGUAR-armaturen.
De uitvoering omvatte vier EAGLE-armaturen van 1080 watt, één EAGLE van 1440 watt en vier JAGUAR-armaturen van 180 watt. In totaal werden negen nieuwe armaturen geplaatst en acht oude verwijderd.
Zeven nieuwe stijgleidingen en een laserafregeling brachten de ontworpen richtpunten naar de werkelijke installatie. Het meetdocument in de projectmap vermeldt 133 lux.
Het resultaat in cijfers
De opleveringsmeting.
Los van de simulatie.
Het afzonderlijke meetdocument vermeldt 133 lux. Een bevestigde gelijkvormigheid is in de geselecteerde bron niet opgenomen.
Waar komen deze projectcijfers vandaan?
Gemeten resultaat: Het document ‘Lichtmeting VS Kortenaken’ vermeldt 133 lux. Omdat de geselecteerde bron geen bevestigde gelijkvormigheid vermeldt, blijft die waarde open.
Technische uitvoering: De projectfiche beschrijft vijf EAGLE-armaturen, vier JAGUAR-armaturen, demontage, zeven nieuwe stijgleidingen, montage en laserafregeling.
Bronafbakening: Ontwerpbeelden en installatiefoto’s worden niet gebruikt om ontbrekende meetwaarden af te leiden.
Het project in beeld
De uitvoering en het lichtbeeld op het veld.

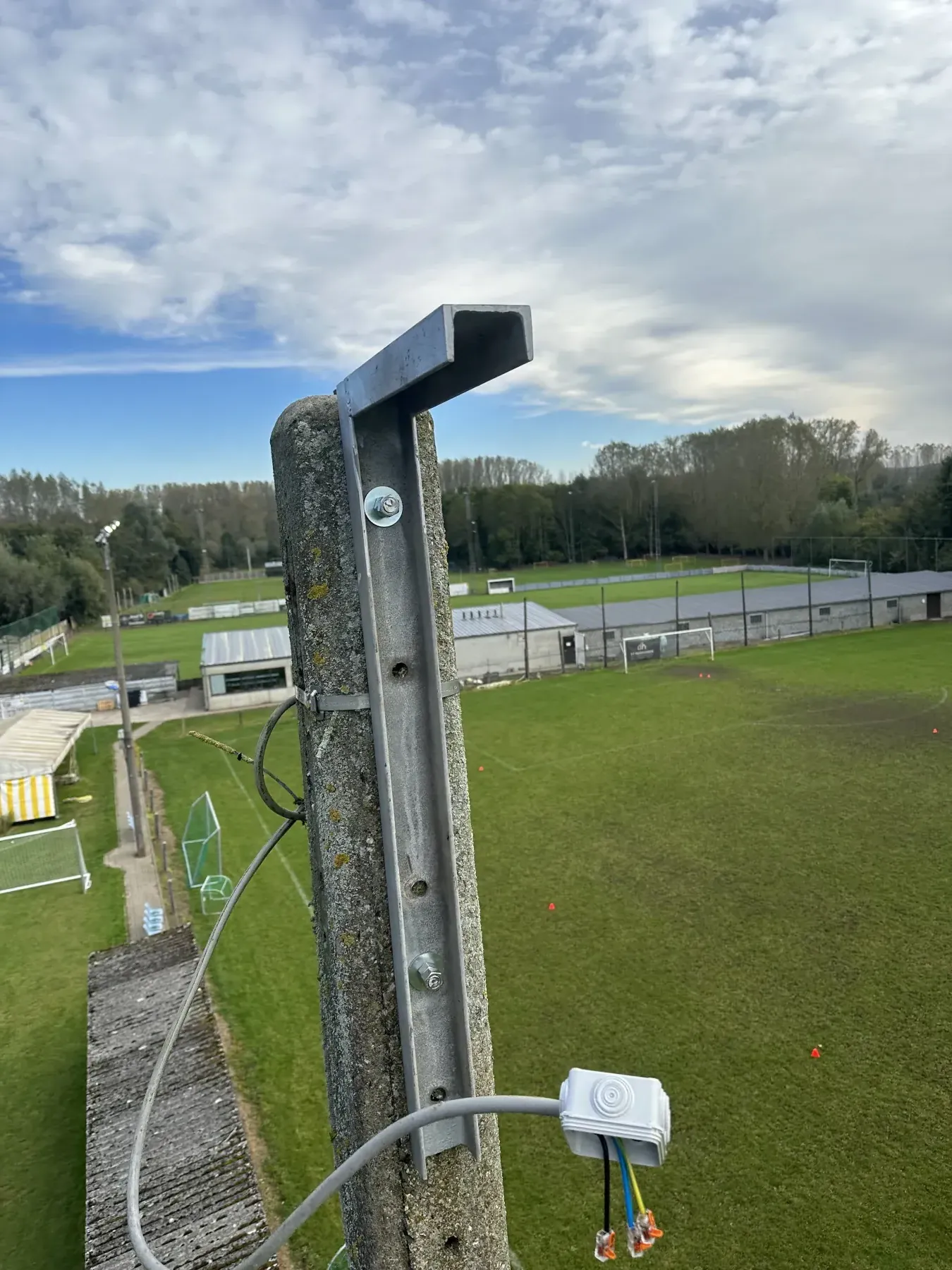

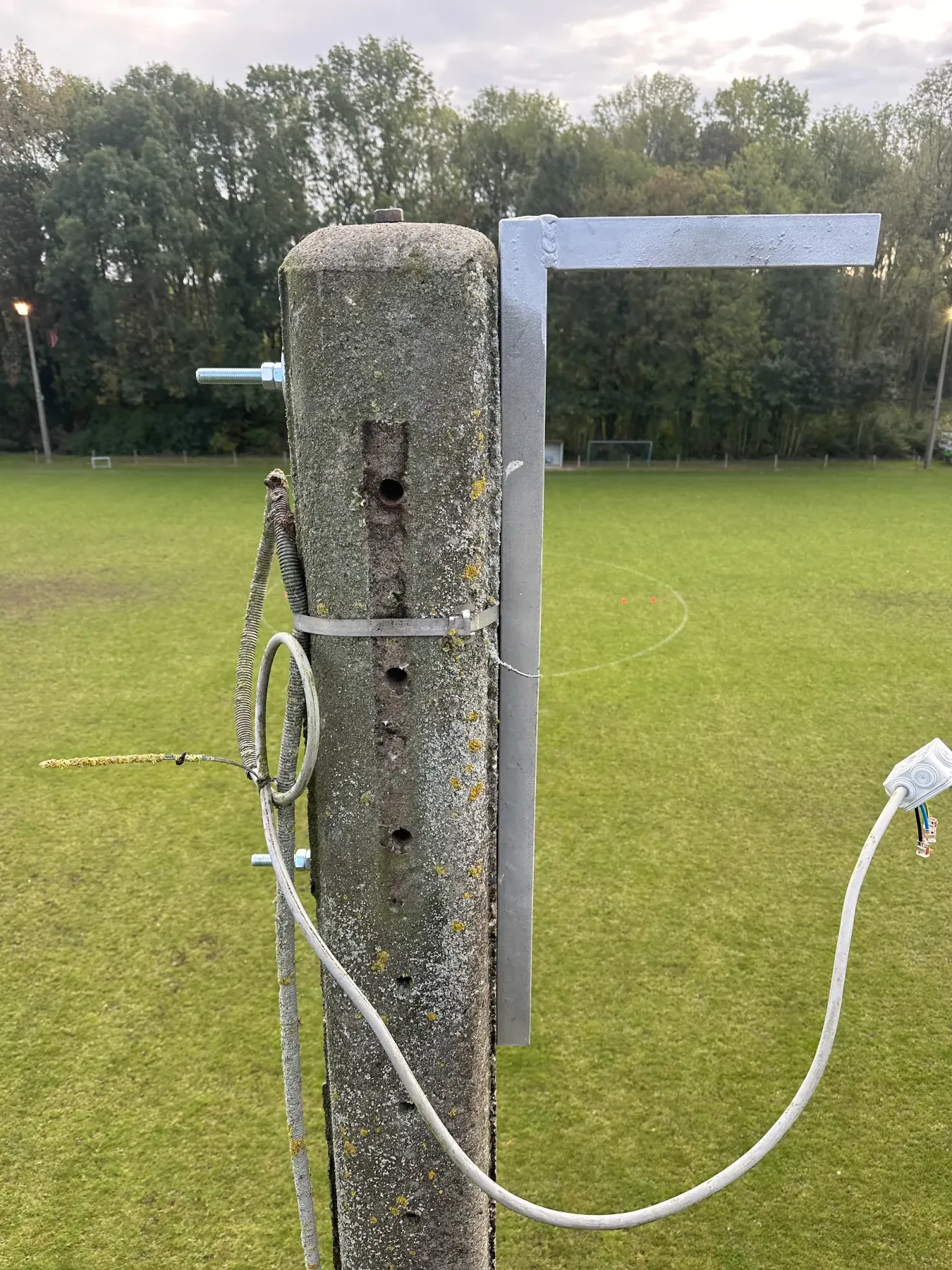

Projectfoto’s uit het opleverings- en as-builtdossier. Klik op een foto om ze volledig te openen.
Voor jouw clubbestuur
Wat wil je weten
over dit project?
De belangrijkste technische keuzes en gecontroleerde projectgegevens op een rij.
Bespreek jouw voetbalvelden met ons →Waarom zijn twee types armaturen gecombineerd?
De zwaardere EAGLE-armaturen leveren de hoofddekking; de compactere JAGUAR-armaturen ondersteunen specifieke trainingszones. Zo kan het vermogen beter op de toepassing worden afgestemd.
Hoeveel armaturen werden geplaatst?
In totaal werden negen nieuwe LED-armaturen geplaatst: vijf EAGLE-armaturen en vier JAGUAR-armaturen.
Welke lichtwaarde staat in het meetdocument?
De geselecteerde lichtmeting vermeldt 133 lux. Een bevestigde gelijkvormigheid is in dat document niet opgenomen en wordt daarom niet ingevuld.
Werd de bestaande installatie aangepast?
Ja. Acht oude armaturen werden verwijderd, zeven nieuwe stijgleidingen geplaatst en de nieuwe armaturen werden op de bestaande situatie gemonteerd en afgericht.
Waarom is laserafregeling nodig?
De simulatie bepaalt de richtpunten. Met laserafregeling worden die punten zo nauwkeurig mogelijk vertaald naar de echte masten en speelzones.
Kunnen trainingszones anders worden verlicht dan het hoofdveld?
Ja. De keuze van vermogen, optiek en aantallen kan per zone verschillen, zolang het volledige ontwerp als één samenhangend lichtplan wordt gecontroleerd.
Zijn alle waarden op deze pagina gemeten?
Nee. Aantallen en vermogens komen uit de technische projectfiche; 133 lux komt uit het meetdocument. Die bronsoorten worden bewust apart gehouden.
