De lichtkwaliteit na installatie
| Terrein | Lichtniveau | Gelijkvormigheid |
|---|---|---|
| Veld B | 90 lux | 0,48 |
Gelijkvormigheid geeft aan hoe gelijkmatig het licht verdeeld is: hoe dichter bij 1, hoe gelijkmatiger.
← Alle realisatiesEen project in fasen.
Voetbal · Lummen · 2021/2022
Een project in fasen.
Bijgestuurd op basis van het veld.
Van eerste lichtstudie en installatie tot bijkomende armaturen, nieuwe optiek en een as-built-richtplan.
Wat kan dit voor jouw club betekenen? →64armaturen in as-built-richtplan
90 luxgemiddeld gemeten
44 luxminimum gemeten
0,48gemeten uniformiteit
Het project in het kort
Een installatie die verder werd verfijnd.
Met meting én as-built-richtplan.
KVV Lummen is geen project dat in één document kan worden samengevat. De projectmap bevat een eerste ontwerp, uitvoeringsstukken, plaatsbezoeken, meerwerken en een later as-built-richtplan. Daarom toont deze fiche duidelijk welke cijfers uit de meting komen en welke uit de finale richtdocumentatie.
De uitdaging
De praktijk vraagt soms om technische bijsturing.
Een lichtstudie is het vertrekpunt, maar de werkelijke masten, lenzen en richtingen bepalen het resultaat op het terrein. Bij Lummen volgden daarom plaatsbezoeken en bijkomende technische aanpassingen.
Die projectgeschiedenis is belangrijk: ze toont waarom een oplevering niet stopt bij de eerste montage en waarom correcte as-built-documentatie waardevol blijft.
De technische oplossing
Nieuwe optiek, bijkomende armaturen en een finaal richtplan.

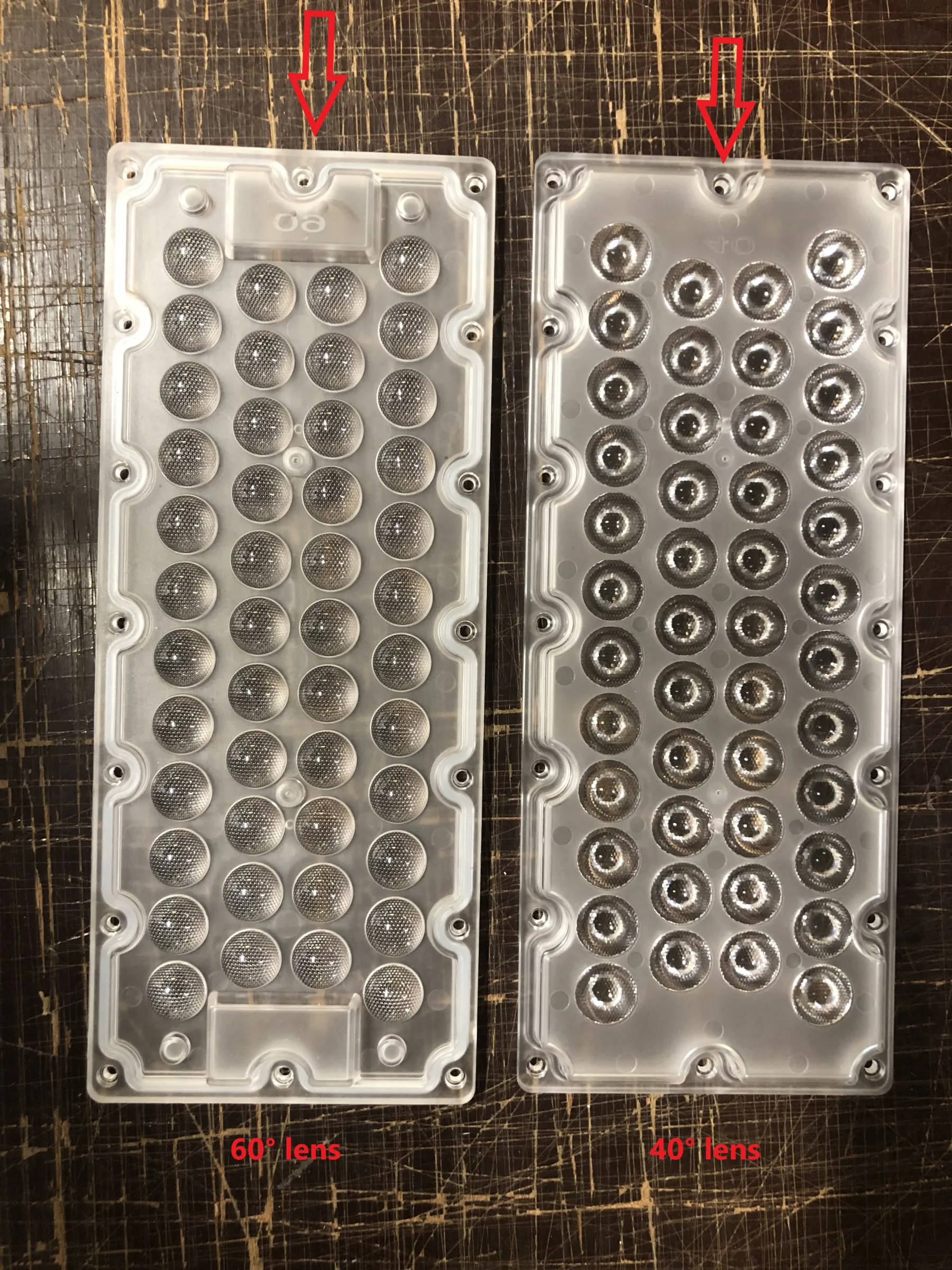

Het project werd in fasen verfijnd. De dossiers vermelden bijkomende FS-BASIC-armaturen en een latere wijziging van lenzen. Het as-built-richtplan voor veld B beschrijft uiteindelijk 64 armaturen en hun afzonderlijke richtpunten.
Een eerdere terreinmeting vermeldt gemiddeld 90 lux, een minimum van 44 lux en een uniformiteit van 0,48. Omdat de documenten uit verschillende momenten komen, worden ze niet samengevoegd tot één ongedateerde eindclaim.
Het resultaat in cijfers
De opleveringsmeting.
Los van de simulatie.
De terreinmeting wordt apart gehouden van het later opgestelde as-built-richtplan.
Waar komen deze projectcijfers vandaan?
Gemeten resultaat: De lichtmeting van 2 juni 2022 vermeldt gemiddeld 90 lux, minimaal 44 lux en een uniformiteit van 0,48.
As-built-uitvoering: Het richtplan van 28 oktober 2022 beschrijft 64 armaturen, het totale opgestelde vermogen en de individuele richtpunten op veld B.
Projectfasen: Werkbonnen, meerwerken en optiekwijzigingen tonen dat de installatie na de eerste plaatsing verder technisch werd verfijnd.
Het project in beeld

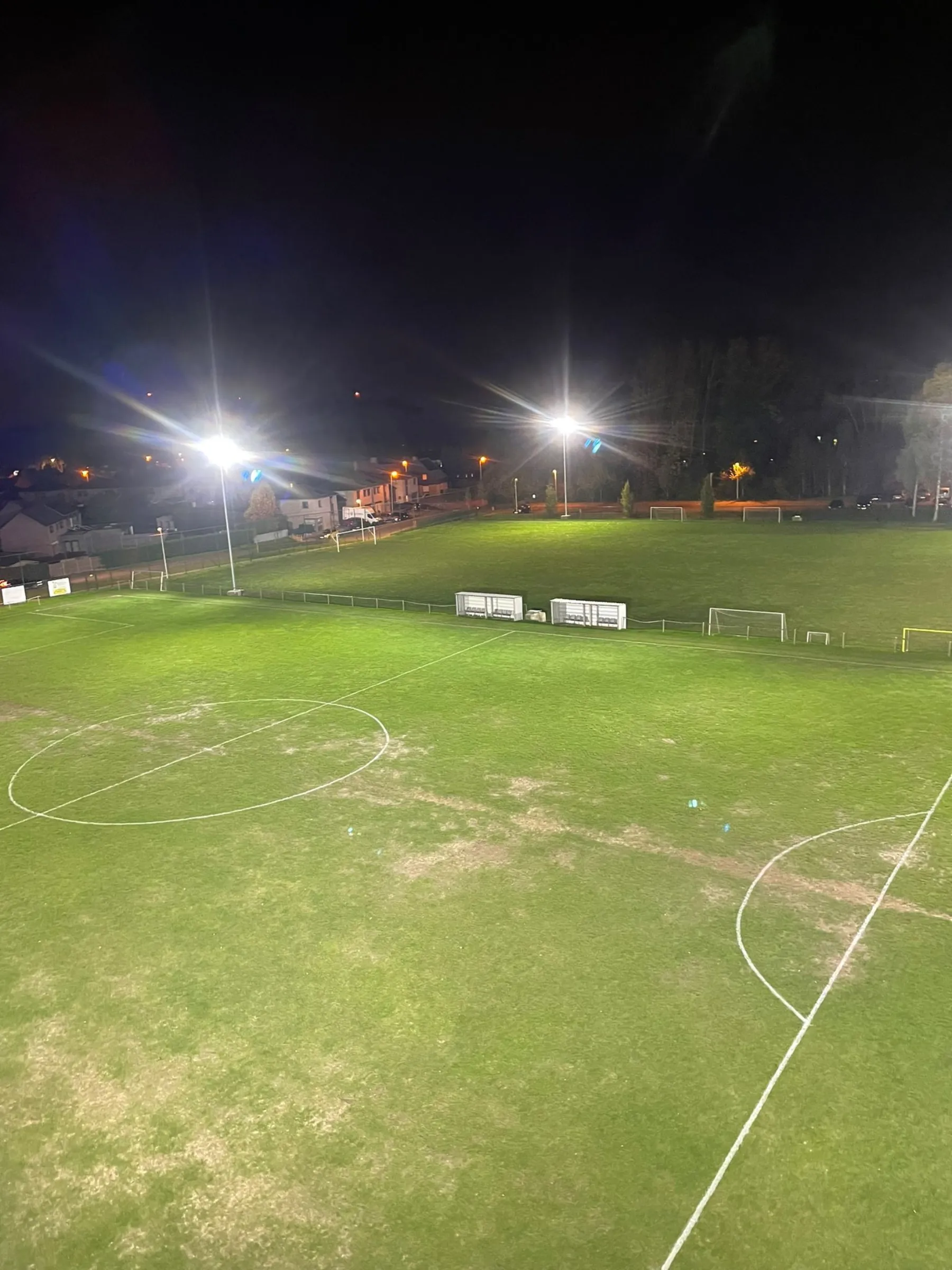

De uitvoering en het lichtbeeld op het veld.
Projectfoto’s uit het opleverings- en as-builtdossier. Klik op een foto om ze volledig te openen.
Voor jouw clubbestuur
Wat wil je weten
over dit project?
De belangrijkste technische keuzes en gecontroleerde projectgegevens op een rij.
Bespreek jouw voetbalvelden met ons →Waarom wordt KVV Lummen als een gefaseerd project beschreven?
De projectmap bevat meerdere uitvoeringsmomenten, bijkomende armaturen, een wijziging van lenzen en een later as-built-richtplan. Die geschiedenis is relevanter dan één vereenvoudigd installatiemoment.
Welke lichtwaarde werd gemeten?
De terreinmeting van 2 juni 2022 vermeldt gemiddeld 90 lux, met een minimum van 44 lux en een uniformiteit van 0,48.
Waarom is het as-built-richtplan belangrijk?
Het legt vast welke armaturen uiteindelijk zijn opgenomen en op welke coördinaten ze gericht zijn. Dat is nuttig voor controle, onderhoud en toekomstige aanpassingen.
Hoeveel armaturen staan in het as-built-richtplan?
Het richtplan voor veld B beschrijft 64 armaturen: twintig met een 20-gradenconfiguratie en vierenveertig met een 40-gradenconfiguratie.
Zijn de meetwaarde en het as-built-plan van dezelfde datum?
Nee. De meting dateert van juni 2022 en het as-built-richtplan van eind oktober 2022. Daarom worden beide bronnen duidelijk van elkaar gescheiden.
Wat leert dit project over relighting?
Dat opvolging na de eerste montage belangrijk kan zijn. Optiek, richtpunten en bijkomende armaturen kunnen bepalend zijn voor het uiteindelijke lichtbeeld.
Kan EcoSports ook bestaande installaties bijsturen?
Ja. De aanpak bij Lummen omvatte niet alleen ontwerp en levering, maar ook plaatsbezoeken, afregeling en documentatie van de finale richtpunten.
