De lichtkwaliteit na installatie
| Terrein | Lichtniveau | Gelijkvormigheid |
|---|---|---|
| C-terrein | 116 lux | — |
Gelijkvormigheid geeft aan hoe gelijkmatig het licht verdeeld is: hoe dichter bij 1, hoe gelijkmatiger.
← Alle realisatiesVier hoekmasten.
Voetbal · Lembeke · Kaprijke · 2022
Vier hoekmasten.
116 lux gemeten na oplevering.
Een compacte relighting van het C-terrein met acht FS-PRO-armaturen en een controlemeting na de uitvoering.
Wat kan dit voor jouw club betekenen? →8nieuwe FS-PRO-armaturen
8oude armaturen verwijderd
4hoekmasten
116 luxgemiddeld gemeten
Het project in het kort
Een gerichte relighting van het C-terrein.
Acht armaturen op vier masten.
Voor het C-terrein werd de bestaande viermastenopstelling behouden. Acht oude armaturen maakten plaats voor vier FS-PRO-toestellen van 720 watt en vier van 960 watt, gevolgd door laserafregeling en een terreinmeting.
De uitdaging
Een kleiner terrein efficiënt en controleerbaar verlichten.
Het C-terrein gebruikt vier hoekmasten. De nieuwe opstelling moest vanuit die bestaande posities voldoende spreiding creëren, zonder meer armaturen te plaatsen dan technisch nodig.
Bomen maakten drie meetpunten tijdens de controle ontoegankelijk. Het resultaat moest dus helder worden gerapporteerd mét die praktische beperking.
De technische oplossing
Vier FS-PRO 720W en vier FS-PRO 960W-armaturen.
Op elke hoekmast werden twee nieuwe FS-PRO-armaturen geplaatst. Het totaal van acht toestellen werd met laser uitgericht op de vooraf bepaalde richtpunten.
De opleveringsmeting van 17 november 2022 vermeldt gemiddeld 116 lux. Drie punten zijn als niet meetbaar aangeduid door de aanwezige bomen.
Het resultaat in cijfers
De opleveringsmeting.
Los van de simulatie.
De finale meting vermeldt gemiddeld 116 lux en noteert transparant dat drie meetpunten door bomen niet bereikbaar waren.
Waar komen deze projectcijfers vandaan?
Gemeten resultaat: Het meetverslag van 17 november 2022 vermeldt gemiddeld 116 lux. Drie meetpunten zijn als niet mogelijk aangeduid door bomen.
Technische uitvoering: Offerte OFF_22101 beschrijft vier FS-PRO 720W-armaturen, vier FS-PRO 960W-armaturen, demontage van acht oude toestellen, montage en laserafregeling.
Bronafbakening: De voorafgaande studie vertrok van een ontwerpdoel van 85 lux. De 116 lux op deze pagina komt uit de latere terreinmeting.

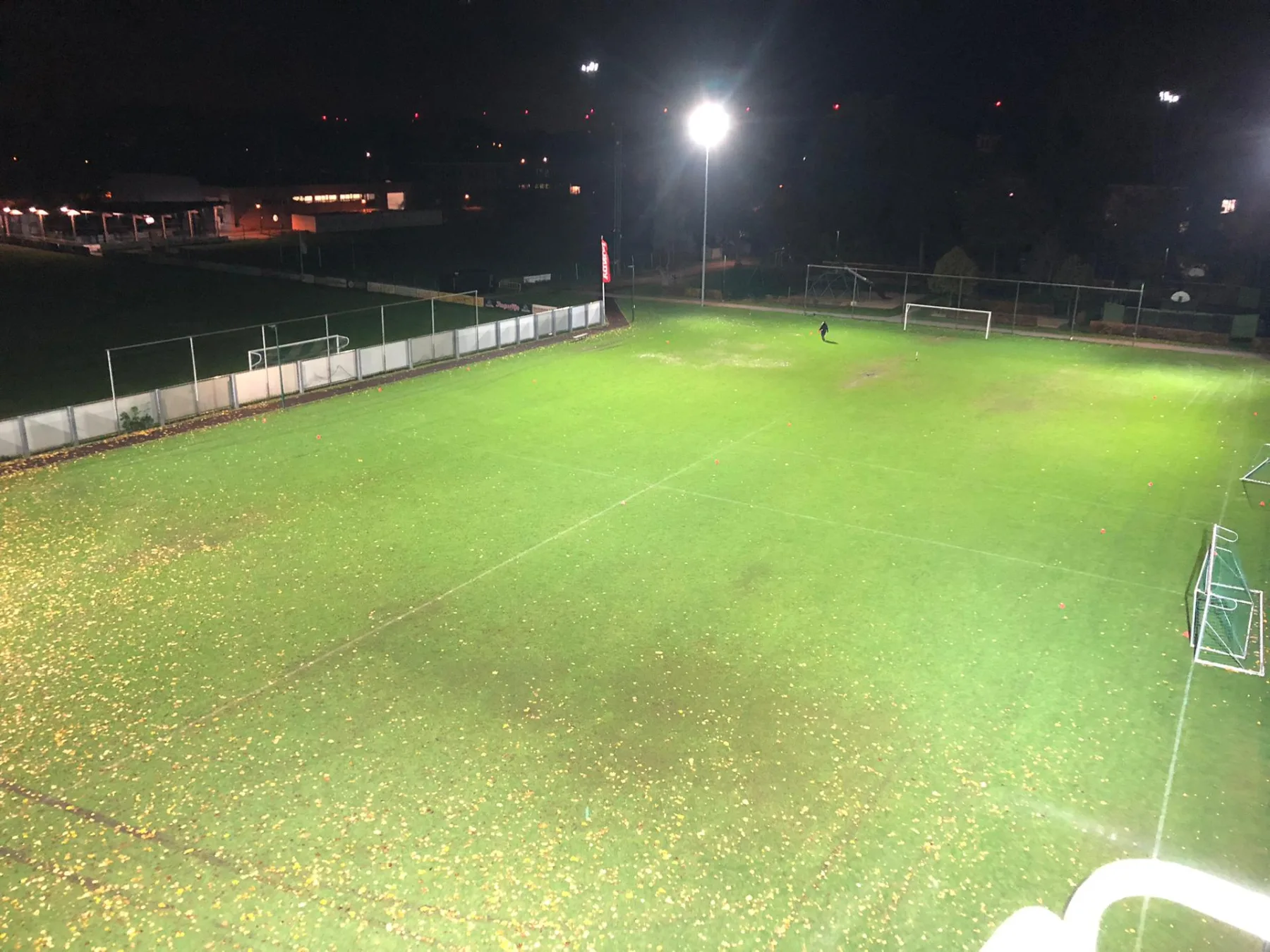

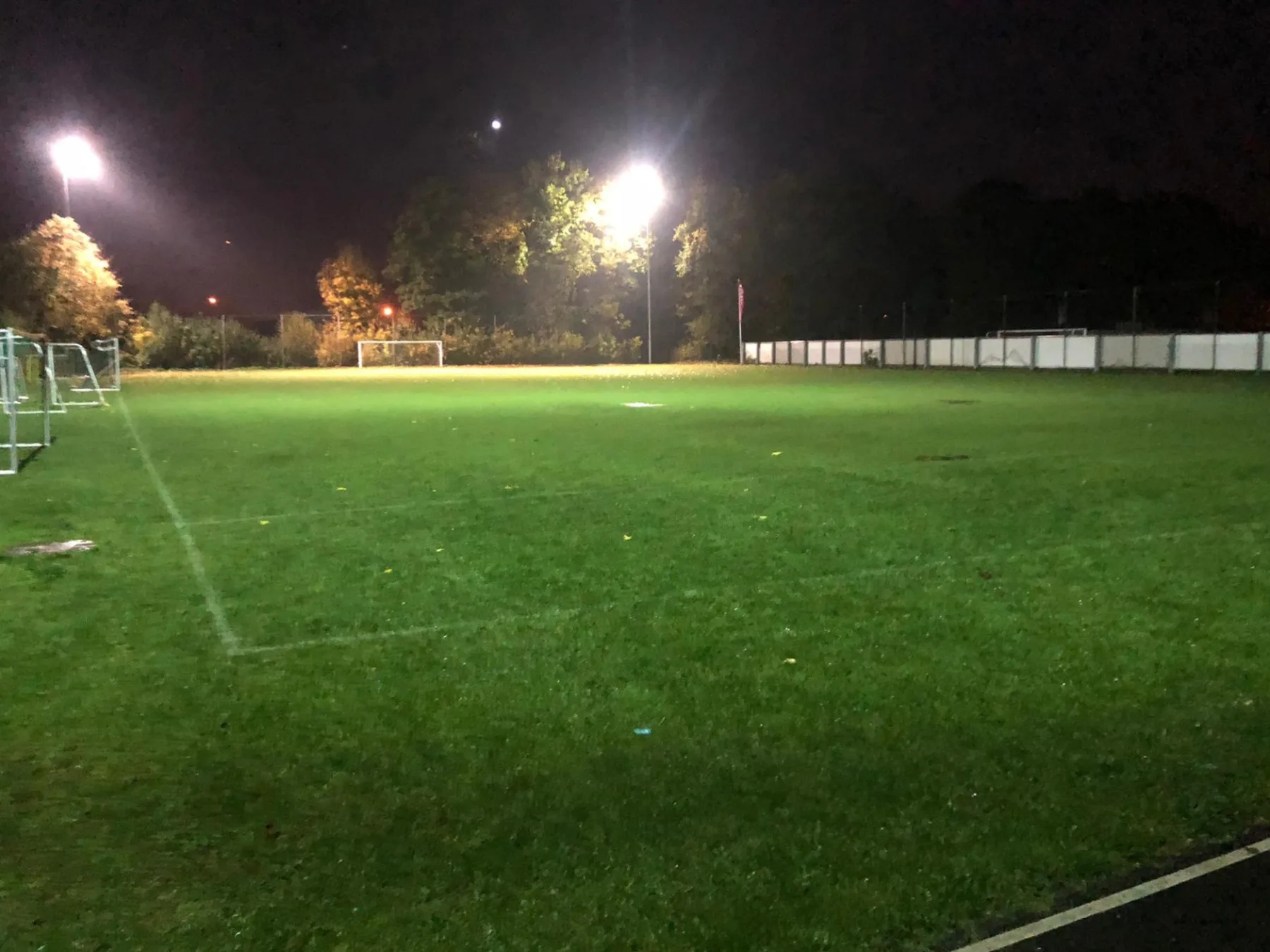

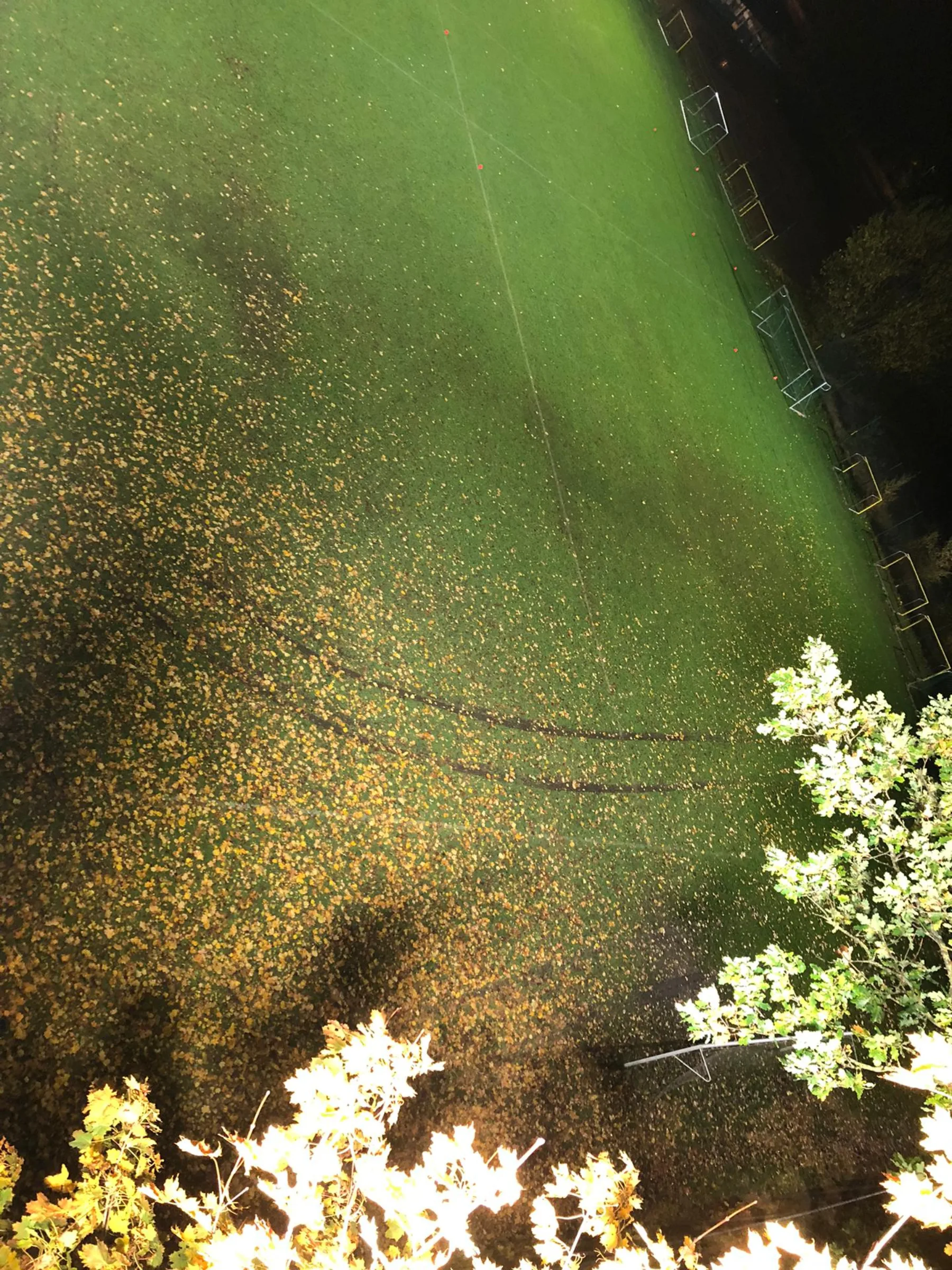

Het project in beeld
De uitvoering en het lichtbeeld op het veld.
Projectfoto’s uit het opleverings- en as-builtdossier. Klik op een foto om ze volledig te openen.
Voor jouw clubbestuur
Wat wil je weten
over dit project?
De belangrijkste technische keuzes en gecontroleerde projectgegevens op een rij.
Bespreek jouw voetbalvelden met ons →Welke lichtwaarde werd op het C-terrein gemeten?
De opleveringsmeting van 17 november 2022 vermeldt gemiddeld 116 lux.
Hoeveel nieuwe armaturen werden geplaatst?
Acht FS-PRO-armaturen: vier van 720 watt en vier van 960 watt.
Hoeveel oude armaturen werden verwijderd?
Acht bestaande armaturen werden gedemonteerd.
Konden de bestaande masten behouden blijven?
Ja. De oplossing gebruikt de vier bestaande hoekmasten, met twee nieuwe armaturen per mast.
Waarom ontbreken drie meetpunten?
Het meetverslag markeert drie punten als niet mogelijk door de aanwezige bomen. Die beperking wordt niet weggewerkt of ingevuld met een schatting.
Wat is het verschil tussen 85 en 116 lux?
85 lux was het ontwerpdoel in de voorafgaande studie. 116 lux is het later gemeten gemiddelde na de uitvoering.
Waarom werden twee vermogens gecombineerd?
De combinatie van 720 en 960 watt ondersteunt de gewenste spreiding vanuit de vier hoekmasten. Het precieze vermogen en de optiek worden per richtpunt bepaald.
