De lichtkwaliteit na installatie
| Terrein | Lichtniveau | Gelijkvormigheid |
|---|---|---|
| B-/trainingsveld | 156 lux | — |
Gelijkvormigheid geeft aan hoe gelijkmatig het licht verdeeld is: hoe dichter bij 1, hoe gelijkmatiger.
← Alle realisatiesTwee terreinen.
Voetbal · Hingene · 2022/2023
Twee terreinen.
Twee gerichte projectfasen.
Acht FS-PRO-armaturen voor het trainingsveld en twee krachtige EAGLE-armaturen met afscherming voor het C-terrein.
Wat kan dit voor jouw club betekenen? →2terreinen vernieuwd
10nieuwe LED-armaturen
14oude armaturen verwijderd
156 luxgemiddeld op trainingsveld
Het project in het kort
Een gefaseerde vernieuwing.
Per veld een andere technische oplossing.
Het B-/trainingsveld kreeg acht FS-PRO-armaturen, nieuwe stijgleidingen en aangepaste mastkasten. In een tweede fase volgde het C-terrein met twee EAGLE-armaturen van 1800 watt, een nieuwe traverse en afschermkappen om strooilicht te beperken.
De uitdaging
Een trainingsveld en C-terrein hebben andere randvoorwaarden.
Het trainingsveld vroeg een volledige relighting over vier masten. Op het C-terrein lag de nadruk op twee krachtige armaturen én beheersing van licht richting de omliggende bomen en omgeving.
De uitdaging was dus niet één uniforme materiaalstaat, maar een passende configuratie per terrein met afzonderlijke afregeling en controle.
De technische oplossing
Acht FS-PRO-armaturen en twee EAGLE 1800W-toestellen.
Op het trainingsveld werden vier FS-PRO-armaturen van 1200 watt en vier van 1440 watt geplaatst. Op het C-terrein kwamen twee EAGLE-armaturen van 1800 watt op een nieuwe traverse, aangevuld met twintig afschermkappen.
De officiële meting van het B-/trainingsveld vermeldt gemiddeld 156 lux. Het meetblad van het C-terrein bevat meetpunten, maar geen ingevuld officieel gemiddelde; dat cijfer wordt daarom niet zelf afgeleid.
Het resultaat in cijfers
De opleveringsmeting.
Los van de simulatie.
Voor het B-/trainingsveld is een officiële gemiddelde luxwaarde beschikbaar. Het C-terrein blijft zonder zelf berekend gemiddelde.
Waar komen deze projectcijfers vandaan?
Gemeten resultaat: De meting van 21 september 2022 vermeldt gemiddeld 156 lux op het B-/trainingsveld.
Eerste fase: De ondertekende offerte voor het trainingsveld beschrijft acht FS-PRO-armaturen, twaalf te verwijderen toestellen, nieuwe stijgleidingen en vier contactoren.
Tweede fase: De offerte voor het C-terrein beschrijft twee EAGLE 1800W-armaturen, een nieuwe traverse en twintig afschermkappen. Het meetblad van 14 februari 2023 bevat geen ingevuld officieel gemiddelde.

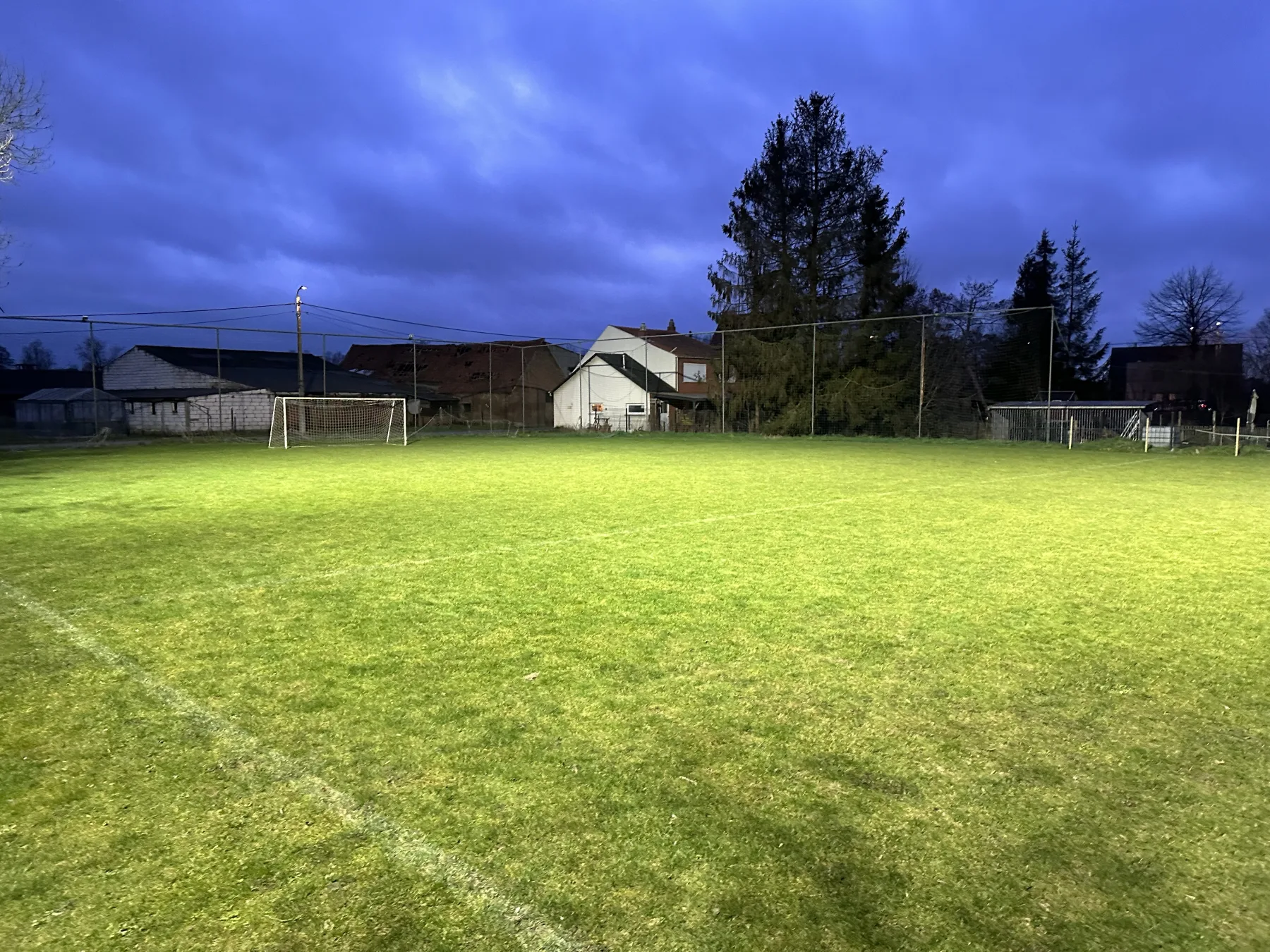

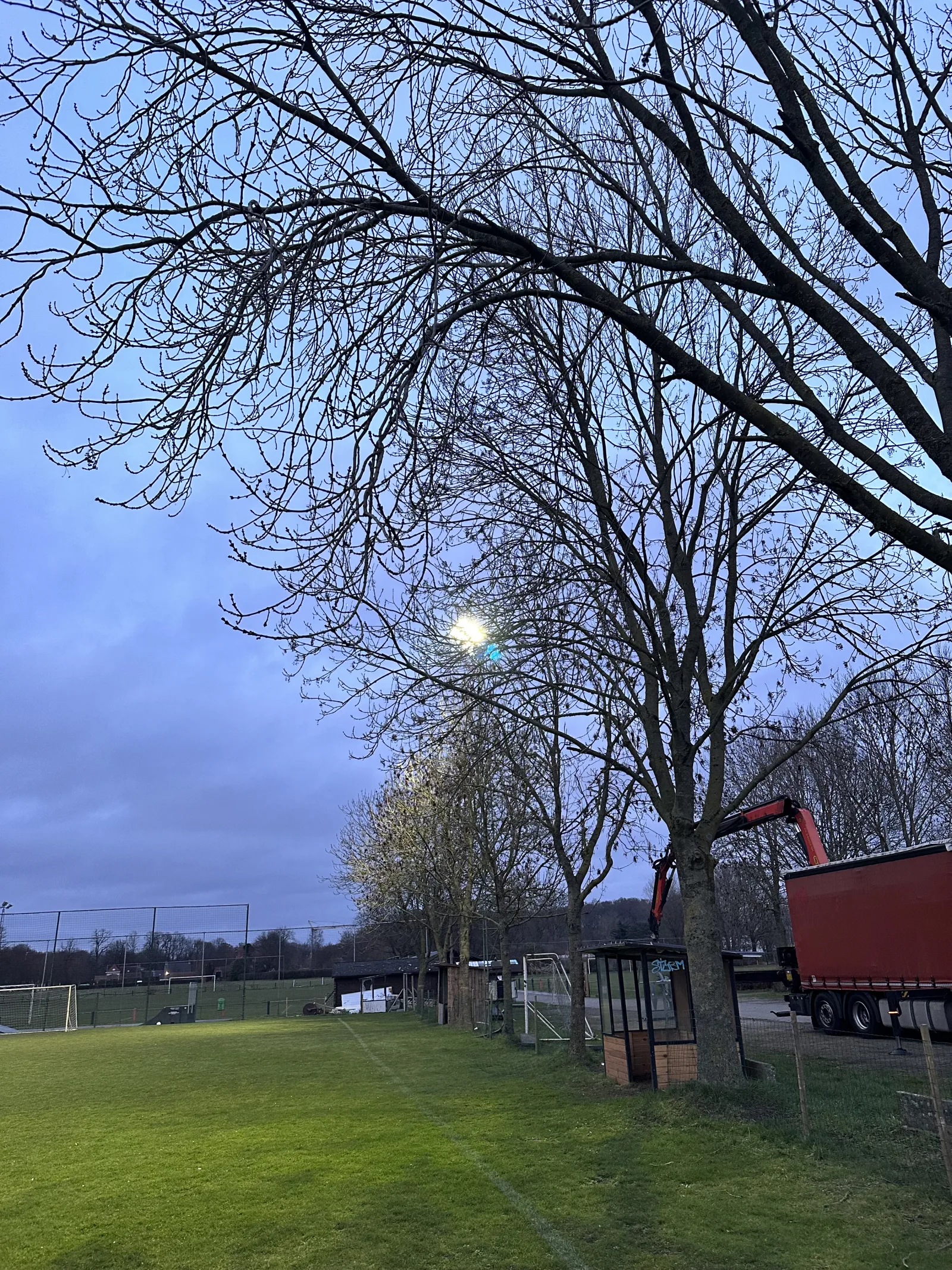

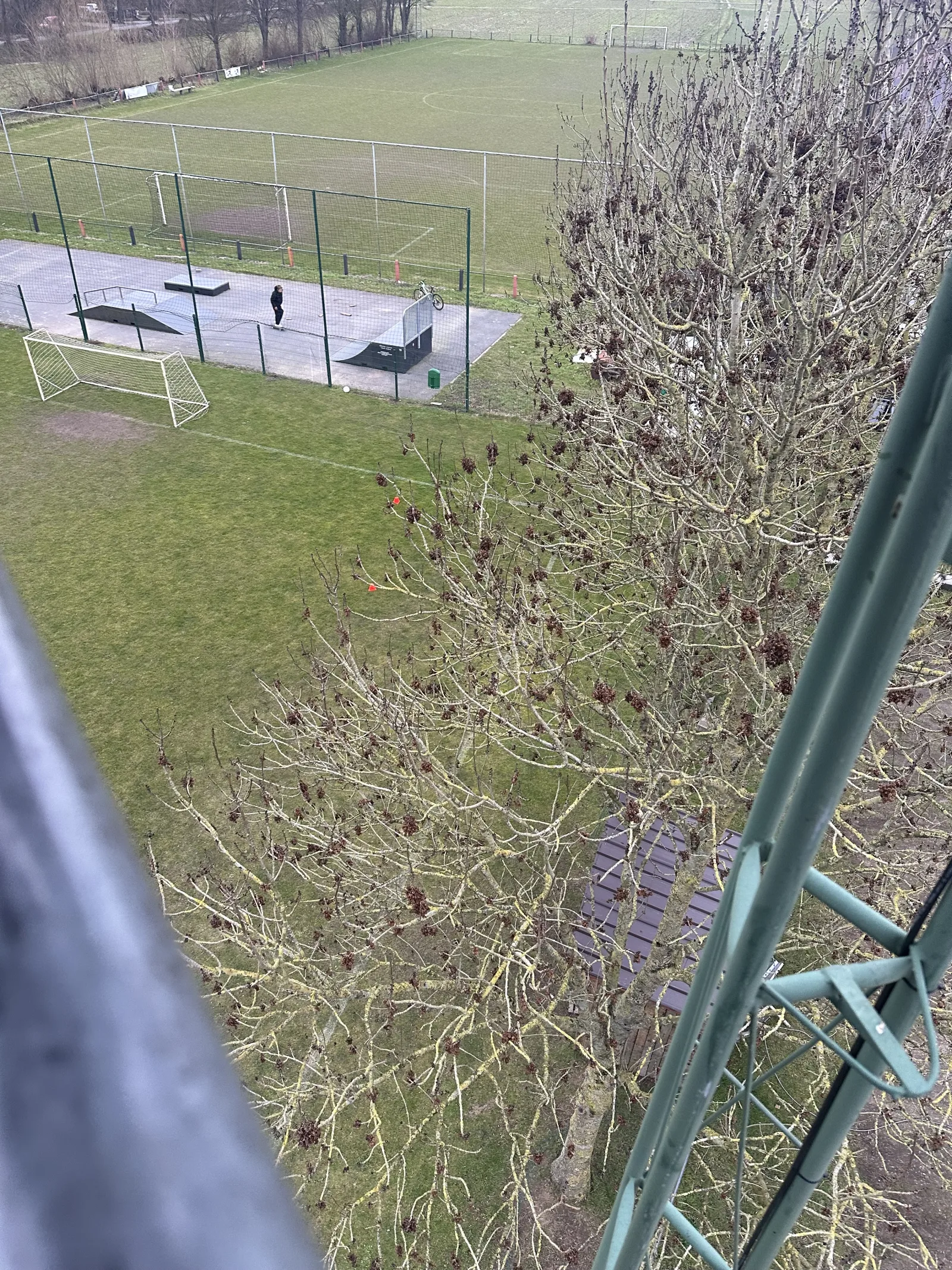

Het project in beeld
De uitvoering en het lichtbeeld op het veld.
Projectfoto’s uit het opleverings- en as-builtdossier. Klik op een foto om ze volledig te openen.
Voor jouw clubbestuur
Wat wil je weten
over dit project?
De belangrijkste technische keuzes en gecontroleerde projectgegevens op een rij.
Bespreek jouw voetbalvelden met ons →Hoeveel terreinen werden bij KVK Hingene aangepakt?
Twee: het B-/trainingsveld en het C-terrein, uitgevoerd in afzonderlijke fasen.
Hoeveel nieuwe armaturen werden geplaatst?
Tien in totaal: acht FS-PRO-armaturen op het trainingsveld en twee EAGLE-armaturen op het C-terrein.
Welke lichtwaarde werd officieel gemeten?
Voor het B-/trainingsveld vermeldt de meting gemiddeld 156 lux.
Waarom staat er geen luxgemiddelde voor het C-terrein?
Het meetblad bevat waarden per meetpunt, maar het officiële gemiddelde is niet ingevuld. Daarom wordt geen zelf berekend cijfer gepubliceerd.
Waarvoor dienen de afschermkappen?
Ze helpen om strooilicht buiten de gewenste speelzone te beperken. Op het C-terrein werden twintig kappen in de offerte opgenomen.
Wat werd op het trainingsveld technisch vernieuwd?
Acht armaturen, acht stijgleidingen en vier contactoren; twaalf oude armaturen werden verwijderd en de nieuwe toestellen werden met laser uitgericht.
Waarom werd met twee armatuurtypes gewerkt?
De veldafmetingen, mastopstelling en omgevingsvoorwaarden verschillen. Daarom kreeg elk terrein een afzonderlijk ontwerp met passend vermogen en optiek.
