LED-verlichting op het voetbalterrein van RC Meldert

Voetbal · Meldert · Hoegaarden · 2023

Twee velden vernieuwd.
De bestaande masten slim hergebruikt.

Twaalf krachtige EAGLE-armaturen, een gerichte afregeling per veld en twee afzonderlijke opleveringsmetingen.

Wat kan dit voor jouw club betekenen? →

2voetbalvelden

12nieuwe EAGLE-armaturen

16oude armaturen verwijderd

2terreinmetingen

Het project in het kort

Eén opdracht voor twee velden.
Met een eigen afregeling per terrein.

Voor RC Meldert werd de bestaande mastinfrastructuur behouden, maar de verlichtingsopstelling volledig vernieuwd. Acht EAGLE-armaturen van 1080 watt en vier exemplaren van 1440 watt werden over het A- en B-terrein verdeeld.

De uitdaging

Twee velden vragen meer dan één standaardopstelling.

Het A- en B-terrein verschillen in gebruik en bestaande armatuuropstelling. De nieuwe installatie moest daarom per veld worden gericht en gecontroleerd, zonder de maststructuren onnodig te vervangen.

Ook de overgang van zestien oude naar twaalf nieuwe armaturen vroeg een zorgvuldig lichtplan: minder toestellen betekent niet automatisch minder bruikbaar licht wanneer vermogen, optiek en richtpunten goed op elkaar zijn afgestemd.

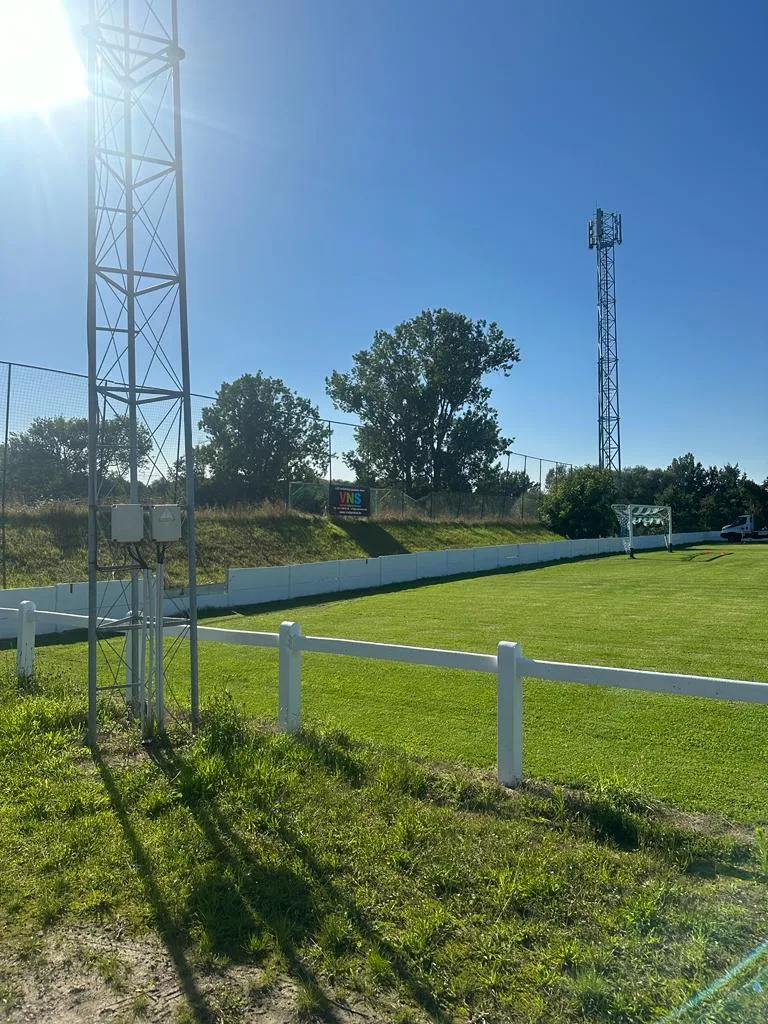

Uitvoering van de nieuwe terreinverlichting bij RC Meldert

De technische oplossing

Twaalf EAGLE-armaturen, afzonderlijk uitgericht en gemeten.

EcoSports plaatste acht EAGLE-armaturen van 1080 watt en vier van 1440 watt. De twaalf toestellen werden op de bestaande structuren gemonteerd en bij duisternis met laser uitgericht.

Voor beide terreinen werd een meetblad met 41 meetpunten opgesteld. Omdat de vakken voor het officiële gemiddelde niet zijn ingevuld, publiceert deze pagina geen zelf berekende luxwaarde als opleveringsresultaat.

Het project in beeld

De uitvoering en het lichtbeeld op het veld.

Projectfoto 1 van RC Meldert — De nieuwe armatuuropstelling vanuit de mast

Projectfoto 2 van RC Meldert — Overzicht van het afgewerkte terrein

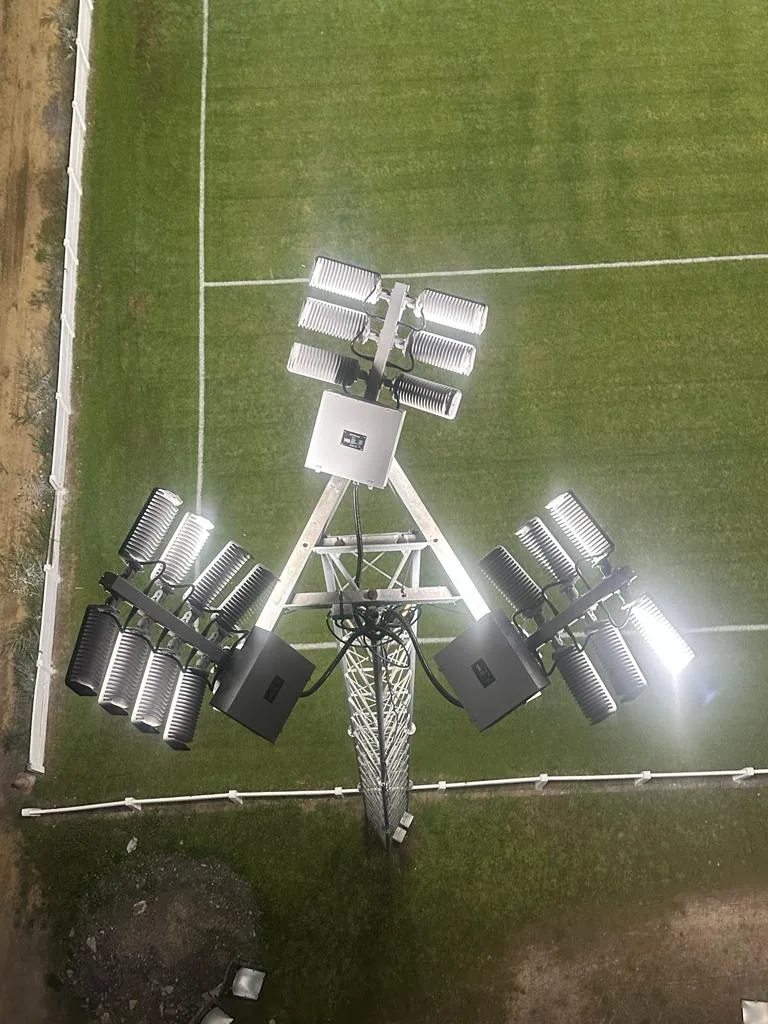

Projectfoto 3 van RC Meldert — Detail van de EAGLE-armaturen

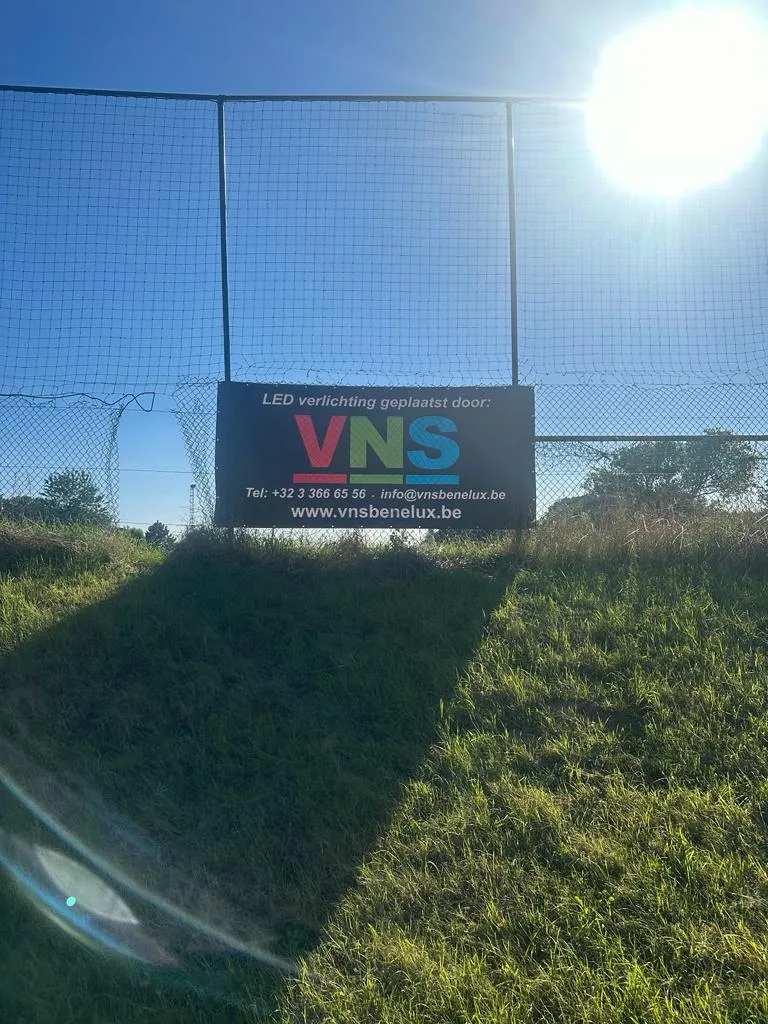

Projectfoto 4 van RC Meldert — Projectbord aan het terrein

Projectfoto’s uit het opleverings- en as-builtdossier. Klik op een foto om ze volledig te openen.

Voor jouw clubbestuur

Wat wil je weten
over dit project?

De belangrijkste technische keuzes en gecontroleerde projectgegevens op een rij.

Bespreek jouw voetbalvelden met ons →

Hoeveel armaturen werden bij RC Meldert geplaatst?

Twaalf EAGLE-armaturen: acht van 1080 watt en vier van 1440 watt.

Hoeveel oude armaturen werden verwijderd?

Volgens offerte OFF_23097 werden zestien bestaande armaturen gedemonteerd.

Ging het om één voetbalveld?

Nee. De opdracht omvatte het A- en B-terrein, met een afzonderlijke lichtmeting voor elk veld.

Waarom staat er geen gemiddelde luxwaarde op de pagina?

Beide meetbladen bevatten 41 meetpunten, maar het officiële gemiddelde is niet ingevuld. Daarom presenteren we geen eigen berekening als bevestigd opleveringscijfer.

Konden de bestaande masten behouden blijven?

De nieuwe armaturen zijn op de bestaande structuren geplaatst. Voor een ander terrein moet eerst worden gecontroleerd of masten, traversen, bekabeling en elektrische kasten geschikt zijn.

Waarom werden verschillende vermogens gecombineerd?

De armatuurverdeling is afgestemd op de veldgeometrie en bestaande mastposities. De combinatie van 1080 en 1440 watt maakt een gericht lichtbeeld per zone mogelijk.

Wat gebeurde er na de montage?

De twaalf armaturen werden met laser uitgericht en beide voetbalvelden kregen een afzonderlijke terreinmeting.
