De lichtkwaliteit na installatie
| Terrein | Lichtniveau | Gelijkvormigheid |
|---|---|---|
| Terrein 2 | 114,6 lux | — |
Gelijkvormigheid geeft aan hoe gelijkmatig het licht verdeeld is: hoe dichter bij 1, hoe gelijkmatiger.
← Alle realisatiesEen bestaande LED-installatie.
Voetbal · Hoboken · 2021/2022
Een bestaande LED-installatie.
Gericht uitgebreid en opnieuw afgesteld.
Vier bijkomende armaturen, heroriëntatie van acht bestaande toestellen en een inspectie van het volledige tweede terrein.
Wat kan dit voor jouw club betekenen? →4extra FS-PRO-armaturen
24armaturen op terrein 2
4lichtmasten
114,6 luxgemiddelde in rapportsamenvatting
Het project in het kort
Geen volledige vervanging.
Wel een gerichte upgrade.
Op terrein 2 was al LED-verlichting aanwezig. EcoSports voegde vier FS-PRO-armaturen van 600 watt toe, richtte acht bestaande toestellen opnieuw en reinigde de lenzen voor de finale controle.
De uitdaging
Een bestaande installatie verbeteren zonder alles opnieuw op te bouwen.
Wanneer een terrein al LED-verlichting heeft, zit de verbetering niet noodzakelijk in een volledige vervanging. De vraag was hoe extra armaturen, onderhoud en nieuwe richtpunten samen het bruikbare lichtbeeld konden versterken.
Daarbij moest de volledige opstelling van 24 armaturen op vier masten opnieuw als één systeem worden beoordeeld.
De technische oplossing
Vier extra FS-PRO 600W-armaturen en herafregeling.
De upgrade voegde vier FS-PRO-armaturen van 600 watt toe. Acht bestaande toestellen werden opnieuw gericht en de lenzen werden gereinigd.
Het inspectierapport van terrein 2 beschrijft vier masten met zes armaturen per mast. De samenvatting noteert gemiddeld 114,63 lux en een minimum van 10 lux, met drie meetpunten onder 60 lux.
Het resultaat in cijfers
De opleveringsmeting.
Los van de simulatie.
De pagina volgt de samenvatting van het inspectierapport en benoemt transparant dat een latere tabel in hetzelfde document afwijkt.
Waar komen deze projectcijfers vandaan?
Rapportsamenvatting: De samenvatting vermeldt gemiddeld 114,63 lux, een minimum van 10 lux en drie van 41 meetpunten onder 60 lux.
Technische uitvoering: De getekende offerte van 5 juli 2021 beschrijft vier extra FS-PRO 600W-armaturen, heroriëntatie van acht bestaande armaturen, lensreiniging en een lichtmeting.
Bronbeperking: Een latere tabel in hetzelfde inspectierapport vermeldt andere samenvattende waarden. Daarom wordt 114,63 lux expliciet als cijfer uit de rapportsamenvatting gepresenteerd en niet als onbetwist eindresultaat.

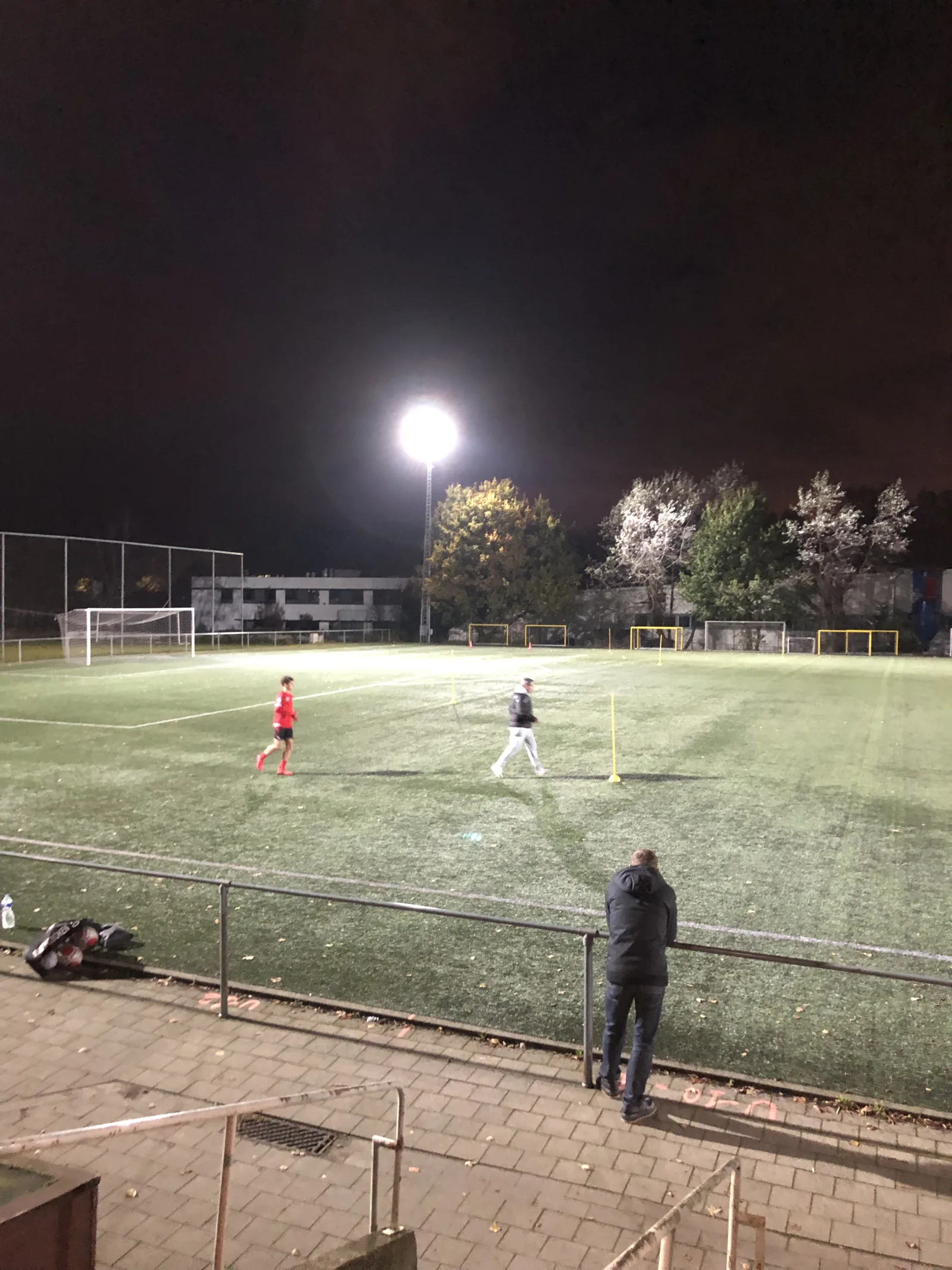

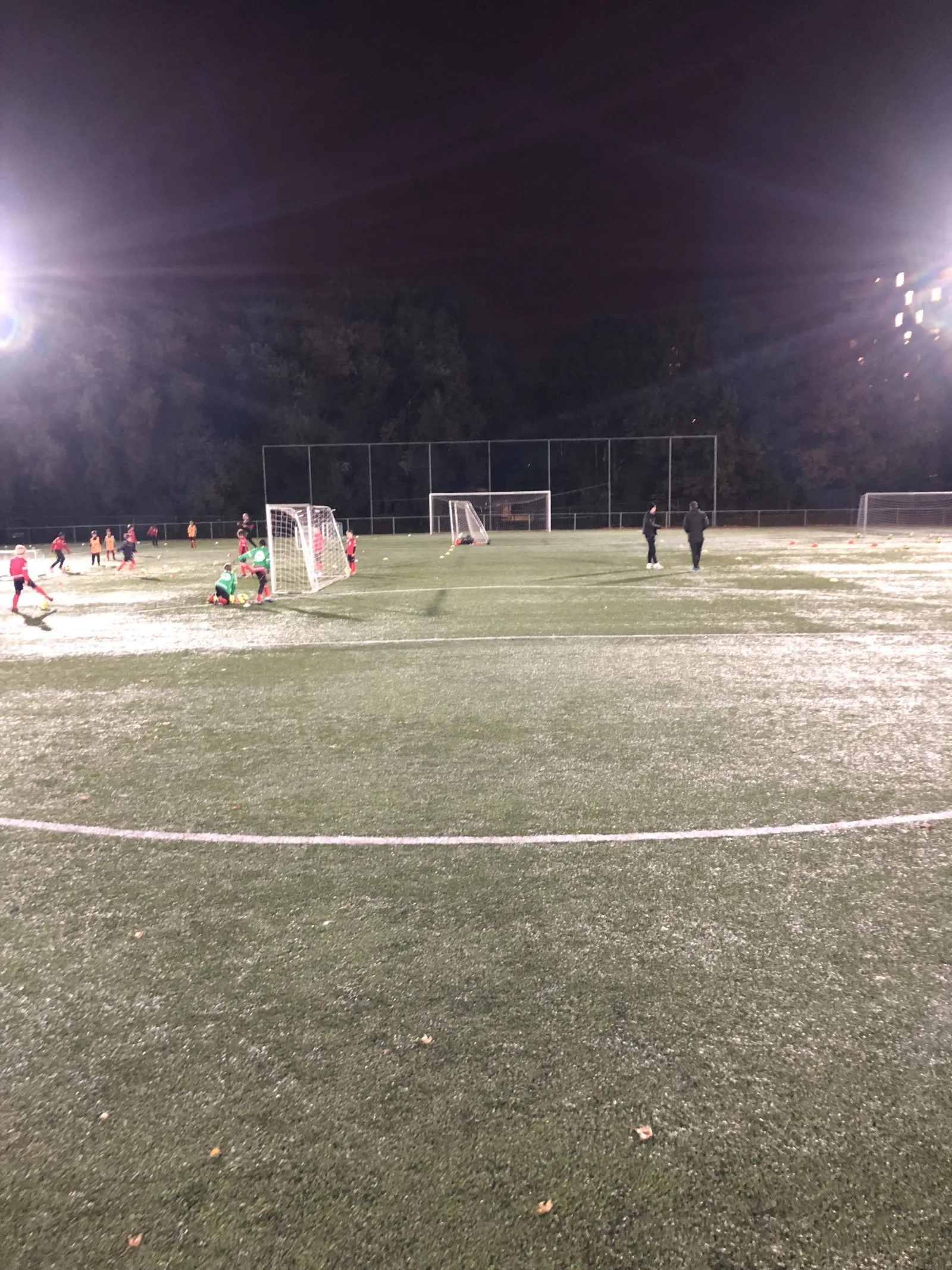

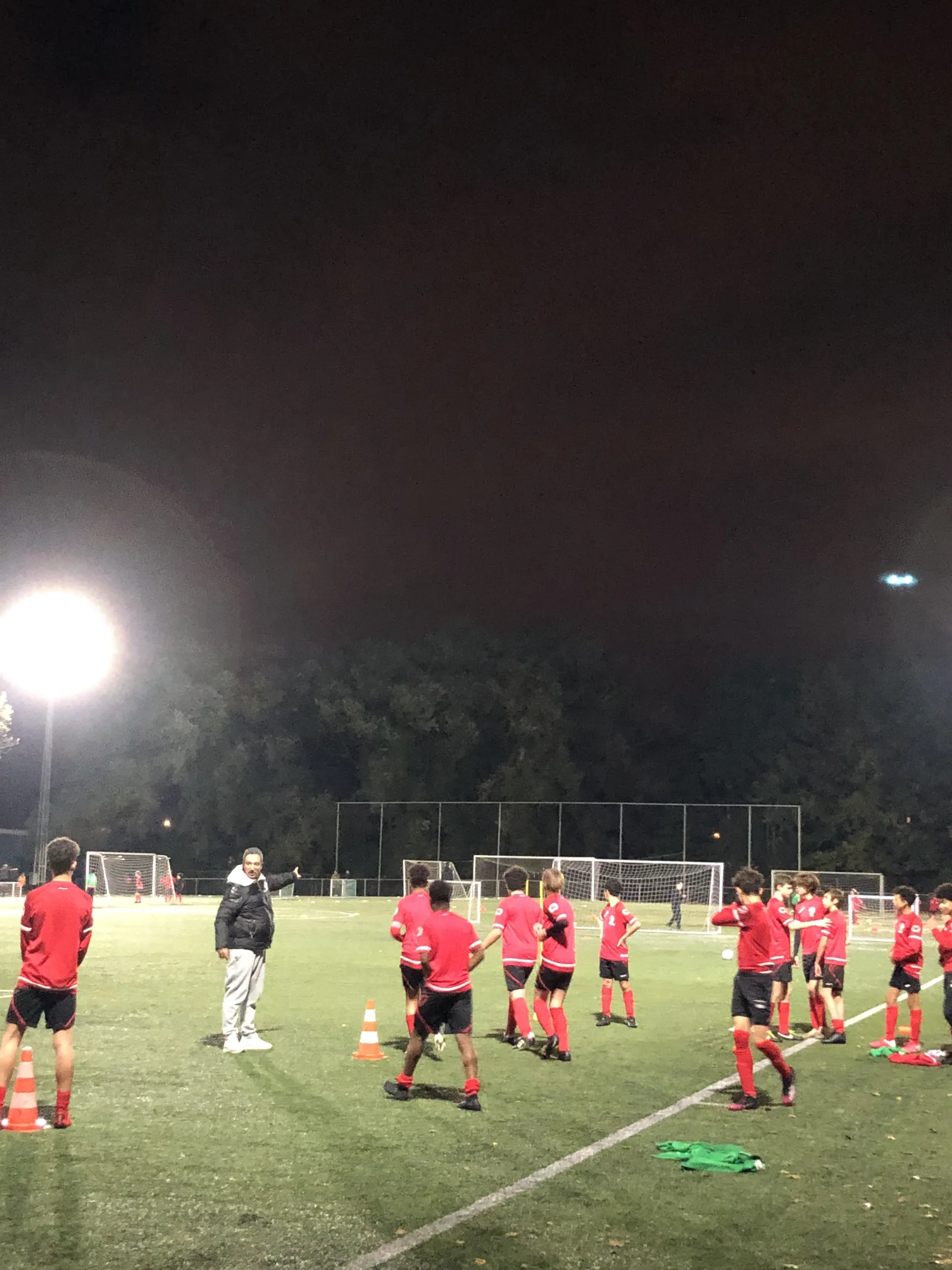

Het project in beeld
De uitvoering en het lichtbeeld op het veld.
Projectfoto’s uit het opleverings- en as-builtdossier. Klik op een foto om ze volledig te openen.
Voor jouw clubbestuur
Wat wil je weten
over dit project?
De belangrijkste technische keuzes en gecontroleerde projectgegevens op een rij.
Bespreek jouw voetbalvelden met ons →Wat werd er bij RVC Hoboken toegevoegd?
Vier extra FS-PRO-armaturen van 600 watt op terrein 2.
Werden ook bestaande armaturen aangepast?
Ja. Acht bestaande armaturen werden opnieuw gericht en de lenzen werden gereinigd.
Hoeveel armaturen staan er volgens het inspectierapport op terrein 2?
Vier masten met zes armaturen per mast, dus 24 armaturen in totaal.
Welke gemiddelde luxwaarde staat in het rapport?
De samenvatting vermeldt 114,63 lux. Een latere tabel in hetzelfde document bevat een afwijkende samenvatting; die inconsistentie wordt daarom expliciet vermeld.
Werd ook een minimumwaarde genoteerd?
Ja. De rapportsamenvatting vermeldt een minimum van 10 lux en drie van de 41 meetpunten onder 60 lux.
Waarom kan heroriëntatie nuttig zijn?
Richtpunten bepalen waar het licht op het veld terechtkomt. Ook bij bestaande LED-armaturen kan een nieuwe afregeling donkere zones verbeteren of licht beter over het speelveld verdelen.
Is een uitbreiding altijd mogelijk zonder masten te vervangen?
Niet automatisch. Eerst moeten masten, traversen, elektrische voeding en de bestaande armaturen technisch worden gecontroleerd.
